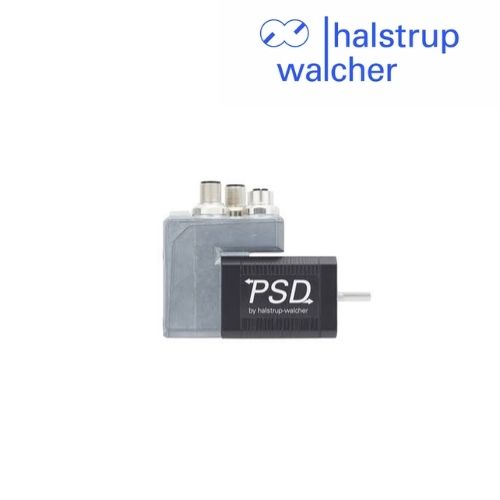

HALSTRUP-WALCHER PSD 40 Bộ truyền động định vị trực tiếp Việt Nam

Mô tả sản phẩm PSD 40

PSD 40 Halstrup-walcher là bộ truyền động định vị trực tiếp (Direct Drive) tích hợp động cơ bước, bộ điều khiển, giao tiếp truyền thông và hệ thống đo vị trí tuyệt đối. Thiết bị được thiết kế theo cấu trúc nằm ngang, sử dụng động cơ chuẩn NEMA 17, phù hợp để điều chỉnh các trục phụ và trục định vị trong máy móc công nghiệp.

Nhờ hệ thống đo vị trí tuyệt đối không sử dụng pin, PSD 40 có thể xác định vị trí mà không cần thực hiện chu trình chạy về điểm tham chiếu mỗi khi khởi động. Thiết kế nhỏ gọn, tùy chọn trục rỗng 8 mm hoặc 14 mm và khả năng tích hợp trực tiếp trên trục máy giúp giảm nhu cầu sử dụng khớp nối riêng. Sản phẩm phù hợp cho các hệ thống tự động thay đổi định dạng sản phẩm, máy đóng gói và dây chuyền sản xuất cần điều chỉnh vị trí chính xác. Tùy phiên bản, thiết bị hỗ trợ CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK hoặc PROFINET.

Tài liệu kỹ thuật PSD 40x/41x (PDF)

Ưu điểm nổi bật PSD 40

Thiết kế nhỏ gọn: Tích hợp động cơ, bộ điều khiển và giao tiếp truyền thông trong một thiết bị.
Định vị tuyệt đối: Không cần pin dự phòng và không cần chạy tham chiếu khi khởi động.
Tích hợp trực tiếp: Có tùy chọn trục rỗng 8 mm hoặc 14 mm, thuận tiện lắp lên trục máy.
Hai mức mô-men xoắn chính: 0,8 Nm và 3 Nm, đáp ứng các yêu cầu định vị khác nhau.
Tùy chọn hộp số: Hỗ trợ tăng mô-men xoắn theo cấu hình thiết bị.
Hỗ trợ nhiều giao thức công nghiệp: Giúp tích hợp với PLC và hệ thống điều khiển tự động.
Tùy chọn cấp bảo vệ IP65: Phù hợp với môi trường lắp đặt cần mức bảo vệ cao hơn IP50; cần chọn đúng phiên bản.

Trang sản phẩm chính thức PSD 40 Halstrup-walcher

Thông số kỹ thuật PSD 40

Thông số	Giá trị
Hãng sản xuất	Halstrup-walcher
Dòng sản phẩm	PSD 40
Loại thiết bị	Bộ truyền động định vị trực tiếp
Kiểu lắp đặt	Nằm ngang
Động cơ	Động cơ bước NEMA 17
Nguồn cấp	24 VDC hoặc 48 VDC tùy giao tiếp và phiên bản
Mô-men xoắn định mức	0,8 Nm hoặc 3 Nm
Tốc độ định mức	200 vòng/phút với 0,8 Nm; 50 vòng/phút với 3 Nm tại điện áp danh định
Độ chính xác định vị	±1,8° với 0,8 Nm; ±0,7° với 3 Nm
Hệ thống đo vị trí	Đo tuyệt đối, không dùng pin
Phạm vi định vị	4.026 vòng với PSD 401; 986 vòng với PSD 403
Kiểu trục	Trục đặc 5 mm hoặc trục rỗng 8 mm/14 mm tùy phiên bản
Giao tiếp	CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK, PROFINET
Cấp bảo vệ	IP50 hoặc IP65 tùy cấu hình
Nhiệt độ môi trường	0 đến 40°C

Các thông số về nguồn cấp, trục, mô-men xoắn, tốc độ và giao tiếp phụ thuộc mã cấu hình cụ thể. Cần đối chiếu mã đặt hàng trước khi lựa chọn.

Datasheet và bản vẽ kỹ thuật PSD 40x/41x

Model / phiên bản

PSD 401: Phiên bản mô-men xoắn 0,8 Nm, có các lựa chọn trục đặc hoặc trục rỗng.
PSD 403: Phiên bản mô-men xoắn 3 Nm, sử dụng hộp số.
Trục đầu ra: Có thể chọn trục đặc 5 mm hoặc trục rỗng 8 mm/14 mm tùy cấu hình.
Giao tiếp: Có các tùy chọn CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK và PROFINET.
Cấp bảo vệ: Lựa chọn IP50 hoặc IP65 theo mã đặt hàng.
