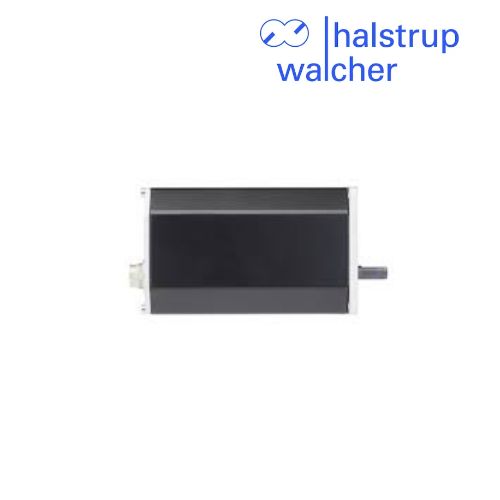

Halstrup-walcher PSE 272 Hệ thống định vị analog Việt Nam

Mô tả sản phẩm PSE 272

Halstrup-walcher PSE 272 là hệ thống định vị điện tích hợp bộ truyền động và bộ điều khiển vòng kín, được thiết kế để điều chỉnh vị trí trục trong máy móc công nghiệp. Thiết bị nhận giá trị vị trí đặt qua tín hiệu analog, sử dụng hệ thống đo tuyệt đối để xác định vị trí thực tế và hỗ trợ phạm vi định vị tối đa 15 vòng quay.

PSE 272 có mô-men xoắn danh định từ 1 Nm đến 5 Nm, tùy phiên bản, sử dụng nguồn 24 VDC và trục đầu ra đặc đường kính 8 mm. Thiết bị hỗ trợ tín hiệu đặt 0–10 V hoặc 4–20 mA, phù hợp với các hệ thống điều khiển sử dụng PLC hoặc bộ điều khiển analog. Vỏ nhôm đạt cấp bảo vệ IP65 và đầu vào cho phép hoạt động (enable input) giúp tăng độ tin cậy khi điều khiển định vị trong môi trường công nghiệp.

Tài liệu kỹ thuật PSE 272 (PDF)

Ưu điểm nổi bật PSE 272

Điều khiển định vị analog: nhận giá trị đặt qua tín hiệu 0–10 V hoặc 4–20 mA.
Đo vị trí tuyệt đối: xác định vị trí trục trong phạm vi định vị mà không cần chỉ dựa vào đếm xung.
Phạm vi định vị tối đa 15 vòng quay: đáp ứng các ứng dụng điều chỉnh trục nhiều vòng.
Mô-men xoắn từ 1 đến 5 Nm: có nhiều phiên bản để lựa chọn theo tải cơ khí.
Độ chính xác định vị 2%: tính theo phạm vi định vị.
Trục đầu ra đặc 8 mm: hỗ trợ tích hợp với cơ cấu truyền động tương thích.
Vỏ nhôm chắc chắn: cấp bảo vệ IP65, phù hợp với các môi trường công nghiệp theo điều kiện lắp đặt quy định.
Đầu vào cho phép định vị: hỗ trợ kiểm soát trạng thái cho phép hoạt động.
Tích hợp bộ truyền động và điều khiển: giảm độ phức tạp của hệ thống so với giải pháp dùng các thành phần rời.

Thông số kỹ thuật PSE 272

Thông số	Chi tiết
Thương hiệu	Halstrup-walcher
Model	PSE 272
Loại thiết bị	Hệ thống định vị điện
Kiểu điều khiển	Tín hiệu analog
Tín hiệu đặt	0–10 VDC, 0–20 mA hoặc 4–20 mA tùy cấu hình
Nguồn cấp	24 VDC
Mô-men xoắn danh định	1–5 Nm tùy phiên bản
Tốc độ danh định	60; 30; 15 hoặc 7,5 vòng/phút tùy phiên bản
Độ chính xác định vị	2% phạm vi định vị
Độ phân giải định vị	0,5% phạm vi định vị
Hệ thống đo vị trí	Đo tuyệt đối
Phạm vi định vị	Tối đa 15 vòng quay
Trục đầu ra	Trục đặc 8 mm
Cấp bảo vệ	IP65
Nhiệt độ môi trường	0 đến 50°C
Nhiệt độ lưu trữ	−10 đến 70°C
Lực hướng kính tối đa	30 N
Lực dọc trục tối đa	20 N
Khối lượng	Khoảng 800 g
Chứng nhận	CE

Thông số trên được tổng hợp từ tài liệu kỹ thuật PSE 272. Cần xác nhận cấu hình tín hiệu và mã phiên bản trước khi đặt hàng.

Model / phiên bản

Các phiên bản PSE 272 được phân biệt theo mô-men xoắn và tốc độ danh định:

PSE 272/1: 1 Nm, 60 vòng/phút.
PSE 272/2: 2 Nm, 30 vòng/phút.
PSE 272/3: 4 Nm, 15 vòng/phút.
PSE 272/4: 5 Nm, 7,5 vòng/phút.

Ngoài mô-men xoắn và tốc độ, cần lựa chọn đúng cấu hình tín hiệu analog đầu vào theo yêu cầu của bộ điều khiển.

Ứng dụng PSE 272

Halstrup-walcher PSE 272 được sử dụng trong các máy công nghiệp cần điều chỉnh vị trí trục tự động. Các ứng dụng phù hợp gồm máy đóng gói, máy in, máy gia công, máy chế biến và dây chuyền sản xuất cần thay đổi định dạng hoặc điều chỉnh vị trí cơ cấu máy.

Trong hệ thống điều khiển, PLC hoặc bộ điều khiển analog gửi giá trị vị trí đặt đến PSE 272. Thiết bị điều chỉnh trục theo giá trị yêu cầu trong phạm vi cho phép. Nhờ đầu vào cho phép hoạt động và hệ thống đo vị trí tuyệt đối, PSE 272 có thể tích hợp vào các ứng dụng cần kiểm soát quá trình định vị một cách ổn định.

Lợi ích khi sử dụng

PSE 272 giúp tự động hóa quá trình điều chỉnh vị trí, giảm thao tác căn chỉnh thủ công và hỗ trợ rút ngắn thời gian thay đổi định dạng máy. Việc tích hợp bộ truyền động và điều khiển vòng kín trong một thiết bị giúp đơn giản hóa thiết kế hệ thống.

Vỏ nhôm IP65 và phạm vi định vị tối đa 15 vòng quay giúp thiết bị phù hợp với nhiều ứng dụng máy công nghiệp. Khi lựa chọn sản phẩm, cần xác định mô-men tải, tốc độ cần thiết, số vòng quay, tín hiệu analog của PLC và điều kiện lắp đặt để chọn đúng phiên bản.
