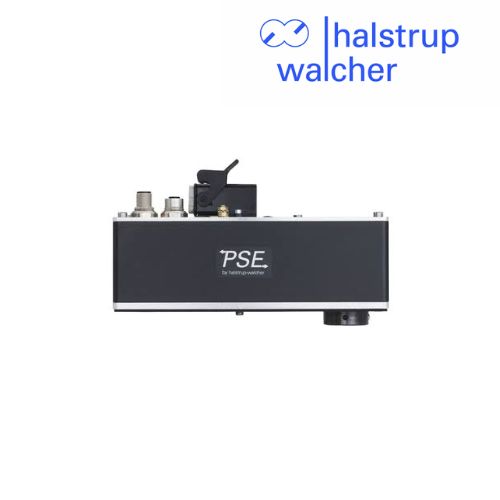

PSE 34x-14 Halstrup-walcher Intelligent Positioning System

Xuất sứ: Germany

Nhà cung cấp: STC

Hãng sản xuất: Halstrup-walcher

Ứng dụng sản phẩm: Đo chênh áp qua filter, Giám sát quạt và hệ thống thông gió, Đo áp suất trong ống gió, Kiểm tra lưu lượng khí gián tiếp thông qua ΔP., Kiểm soát chênh áp giữa các phòng

Liên hệ tư vấn

Mr Đạt

techsupport@songthanhcong.com

0944750950



Halstrup-walcher PSE 34x-14 Hệ thống định vị tự động Việt Nam

Mô tả sản phẩm PSE 34x-14

PSE 34x-14 Halstrup-walcher là hệ thống định vị thông minh được thiết kế để tự động điều chỉnh các trục phụ và trục định vị trong máy công nghiệp. Thiết bị tích hợp động cơ EC, hộp số, bộ điều khiển, hệ thống đo vị trí và giao tiếp truyền thông công nghiệp trong một cụm truyền động nhỏ gọn.

Sản phẩm có công suất đầu ra 100 W, phù hợp với các ứng dụng cần mô-men xoắn cao hơn để thay đổi vị trí cơ cấu máy tự động. Hệ thống đo vị trí trực tiếp tại trục đầu ra, đạt độ chính xác định vị 0,9° và hỗ trợ phạm vi 250 vòng quay không bị giới hạn cơ khí. Thiết kế trục rỗng giúp lắp đặt thuận tiện lên trục máy hoặc cơ cấu vít me tương thích. PSE 34x-14 hỗ trợ nhiều giao thức truyền thông để tích hợp với PLC và hệ thống tự động hóa.

Tài liệu kỹ thuật PSE 34x-14

Ưu điểm nổi bật PSE 34x-14

Trang sản phẩm chính thức Halstrup-walcher PSE 34x-14

Thông số kỹ thuật PSE 34x-14

Thông số Giá trị
Hãng sản xuất Halstrup-walcher
Dòng sản phẩm PSE 34x-14
Chức năng Hệ thống định vị tự động
Công suất đầu ra 100 W
Động cơ Động cơ EC tích hợp
Điện áp cấp 24 VDC ±10%
Mô-men xoắn định mức 10 Nm hoặc 18 Nm, tùy model
Tốc độ định mức 80 vòng/phút với PSE 3410-14; 60 vòng/phút với PSE 3418-14
Độ chính xác định vị 0,9°
Phạm vi định vị 250 vòng quay
Trục đầu ra Trục rỗng 14 mm, có vòng kẹp và rãnh then
Giao tiếp CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK, PROFINET, Sercos
Cấp bảo vệ IP65
Chu kỳ làm việc 20%, chế độ S3, thời gian cơ sở 300 giây
Dòng điện định mức 6,5 A với PSE 3410; 7,2 A với PSE 3418
Dòng điện bộ điều khiển 0,1 A
Nhiệt độ môi trường 0 đến 45°C
Nhiệt độ lưu trữ -10 đến 70°C
Lực dọc trục tối đa 20 N
Lực hướng kính tối đa 40 N
Khối lượng Khoảng 1.900 g
Tùy chọn Phanh giữ, chứng nhận NRTL và các cấu hình giao tiếp phù hợp

Thông số được tổng hợp từ datasheet chính thức của dòng PSE 34x-14. Cần xác nhận giao thức truyền thông và mã cấu hình cụ thể trước khi lựa chọn thiết bị.

Tài liệu thông số kỹ thuật PSE 34x-14

Model / phiên bản

  • PSE 3410-14: Mô-men xoắn định mức 10 Nm, tốc độ định mức 80 vòng/phút.

  • PSE 3418-14: Mô-men xoắn định mức 18 Nm, tốc độ định mức 60 vòng/phút.

Mã đặt hàng hoàn chỉnh phụ thuộc vào giao thức truyền thông, kiểu kết nối, tùy chọn phanh và chứng nhận. Hai model trên có thông số mô-men xoắn và tốc độ khác nhau nên cần lựa chọn theo tải cơ khí và yêu cầu vận hành thực tế.

Ứng dụng PSE 34x-14

  • Máy đóng gói tự động cần thay đổi khổ bao bì.

  • Máy chế biến gỗ cần điều chỉnh vị trí các trục phụ.

  • Máy sản xuất công nghiệp sử dụng cơ cấu vít me định vị.

  • Dây chuyền tự động hóa cần điều chỉnh vị trí thông qua PLC.

  • Máy cần mô-men xoắn cao để thay đổi định dạng sản phẩm.

  • Hệ thống định vị yêu cầu phản hồi vị trí và giao tiếp qua mạng công nghiệp.

Lợi ích khi sử dụng

  • Rút ngắn thời gian thay đổi định dạng sản phẩm.

  • Giảm thao tác điều chỉnh thủ công.

  • Tăng khả năng lặp lại vị trí trong quá trình sản xuất.

  • Giảm số lượng linh kiện truyền động và điều khiển lắp rời.

  • Đơn giản hóa việc tích hợp với PLC thông qua giao thức tương thích.

  • Hỗ trợ tự động hóa các cơ cấu định vị cần mô-men xoắn lớn.
