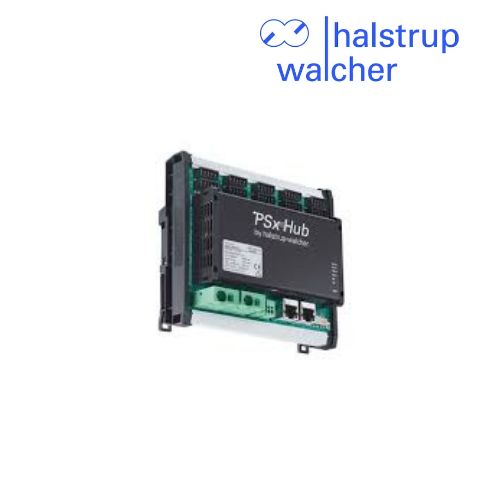

Halstrup-walcher PSxHub S Bộ điều khiển đồng bộ hệ thống định vị Việt Nam

Mô tả sản phẩm PSxHub S

Halstrup-walcher PSxHub S là bộ kết nối bus thông minh được thiết kế để quản lý hoạt động song song và đồng bộ các hệ thống định vị trong máy móc công nghiệp. Thiết bị tập trung truyền dữ liệu và phân phối nguồn điện đến các bộ truyền động thuộc dòng PSx 3xx và PSD 4xx có giao tiếp IO-Link, hỗ trợ điều chỉnh vị trí nhiều trục trong các quy trình thay đổi định dạng sản xuất.

PSxHub S tích hợp chức năng giám sát và điều khiển đồng bộ, giúp các bộ định vị hoạt động phối hợp, hạn chế hiện tượng lệch hoặc nghiêng khi nhiều trục chuyển động song song. Thiết bị hỗ trợ giao tiếp công nghiệp PROFINET và EtherCAT, lắp đặt trong tủ điện trên thanh DIN và sử dụng hệ thống đấu nối giúp đơn giản hóa việc đi dây. Theo datasheet của nhà sản xuất, PSxHub S có các cấu hình 4, 8 hoặc 10 cổng truyền động.

Tài liệu kỹ thuật PSxHub S (PDF)

Ưu điểm nổi bật PSxHub S

Điều khiển đồng bộ nhiều trục: tích hợp chức năng giám sát và điều khiển đồng bộ cho các bộ truyền động được kết nối.
Hỗ trợ nhiều bộ định vị: kết nối tối đa 10 bộ truyền động PSx 3xx hoặc PSD 4xx có IO-Link đối với cấu hình 10 cổng.
Giao tiếp công nghiệp: hỗ trợ PROFINET và EtherCAT.
Tập trung truyền dữ liệu và nguồn: giảm sự phức tạp của hệ thống kết nối giữa bộ điều khiển và các bộ truyền động.
Lắp đặt thuận tiện: thiết kế dành cho tủ điện, lắp trên thanh DIN 35 mm.
Giám sát trạng thái: đèn LED hỗ trợ nhận biết trạng thái thiết bị.
Bảo vệ riêng cho từng bộ truyền động: hỗ trợ bảo vệ các nhánh kết nối.
Giảm tải cho bộ điều khiển: các chức năng đồng bộ được xử lý tích hợp trong PSxHub S.
Hỗ trợ thiết kế máy dạng mô-đun: thuận tiện khi tiêu chuẩn hóa các cụm máy và triển khai thay đổi định dạng sản xuất.

Thông số kỹ thuật PSxHub S

Thông số	Chi tiết
Thương hiệu	Halstrup-walcher
Model	PSxHub S
Loại thiết bị	Bộ kết nối bus thông minh cho hệ thống định vị
Bộ truyền động tương thích	PSx 3xx với IO-Link; PSD 4xx với IO-Link
Số cổng truyền động	Cấu hình 4, 8 hoặc 10 cổng
Giao tiếp bus	PROFINET, EtherCAT
Nguồn điều khiển	24 VDC, dung sai −5% / +10%, tối đa 4 A
Nguồn phía bộ truyền động	24–48 VDC, dung sai −5% / +10%
Dòng điện phía bộ truyền động	Tối đa 40 A trong tổng thời gian đến 80 giây; 20 A liên tục; tối đa 4 A mỗi cổng
Cấp bảo vệ	IP20
Nhiệt độ môi trường hoạt động	0 đến 40°C
Nhiệt độ lưu trữ	−10 đến 70°C
Kích thước	142,3 × 164 × 65,45 mm
Lắp đặt	Thanh DIN 35 × 7,5 mm
Kết nối truyền thông	2 × RJ45
Dữ liệu quá trình	176 byte đầu vào và 176 byte đầu ra
Khối lượng	Khoảng 400 g
Chứng nhận	CE

Thông số được tổng hợp từ datasheet PSxHub S của nhà sản xuất. Cần đối chiếu mã đặt hàng cụ thể để xác nhận số cổng và cấu hình nguồn phù hợp.

Model / phiên bản

PSxHub S4: cấu hình 4 cổng truyền động.
PSxHub S8: cấu hình 8 cổng truyền động.
PSxHub S10: cấu hình 10 cổng truyền động.
Phiên bản giao tiếp: PROFINET hoặc EtherCAT.
Phụ kiện: đầu nối cắm dạng lò xo, mã đặt hàng 9601.0449.

Ứng dụng PSxHub S

Halstrup-walcher PSxHub S được sử dụng trong các hệ thống máy công nghiệp cần điều chỉnh vị trí nhiều trục và thay đổi định dạng sản phẩm nhanh chóng. Thiết bị phù hợp với máy đóng gói, máy dán nhãn, máy đóng hộp, các mô-đun băng tải và hệ thống tự động hóa có sử dụng bộ định vị PSx 3xx hoặc PSD 4xx giao tiếp IO-Link.

Trong các ứng dụng này, PSxHub S kết nối các bộ truyền động với hệ thống điều khiển trung tâm, đồng thời quản lý việc đồng bộ chuyển động. Điều này hỗ trợ thiết kế máy theo mô-đun, đơn giản hóa đi dây và giảm độ phức tạp cơ khí khi cần điều chỉnh đồng thời nhiều trục.

Lợi ích khi sử dụng

Sử dụng PSxHub S giúp đơn giản hóa kết nối giữa bộ điều khiển và các bộ định vị, giảm công sức lắp đặt và đưa hệ thống vào vận hành. Chức năng giám sát đồng bộ tích hợp giúp các trục phối hợp chuyển động tốt hơn, hạn chế nguy cơ lệch khi vận hành song song.

Khả năng lựa chọn cấu hình số cổng và giao tiếp PROFINET hoặc EtherCAT giúp thiết bị thích ứng với nhiều kiến trúc tự động hóa. Khi lựa chọn sản phẩm, cần kiểm tra loại bộ truyền động, số trục, giao thức PLC và yêu cầu nguồn điện để xác định đúng phiên bản PSxHub S.
