HALSTRUP-WALCHER PSD 43 Bộ truyền động định vị trực tiếp Việt Nam

Mô tả sản phẩm PSD 43

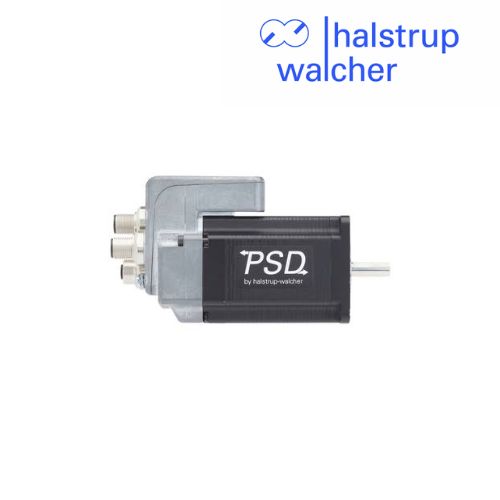

PSD 43 Halstrup-walcher là bộ truyền động định vị trực tiếp (Direct Drive) tích hợp động cơ bước NEMA 23, bộ điều khiển, giao tiếp truyền thông công nghiệp và hệ thống đo vị trí tuyệt đối không sử dụng pin. Thiết bị có thiết kế theo phương thẳng đứng, được phát triển cho các ứng dụng tự động điều chỉnh vị trí trục máy và thay đổi định dạng sản phẩm trong dây chuyền công nghiệp.

Hệ thống đo vị trí tuyệt đối giúp thiết bị xác định vị trí mà không cần thực hiện chu trình chạy về điểm tham chiếu sau khi khởi động. PSD 43 có các phiên bản mô-men xoắn từ 2 Nm đến 25 Nm, đáp ứng các yêu cầu tải khác nhau. Thiết bị hỗ trợ các tùy chọn trục đầu ra khác nhau, giúp linh hoạt khi lắp đặt lên trục máy. Các giao thức truyền thông gồm CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK và PROFINET, tùy phiên bản.

Tài liệu kỹ thuật PSD 43 (PDF)

Ưu điểm nổi bật PSD 43

Động cơ bước NEMA 23: Tích hợp trong bộ truyền động, phù hợp với các ứng dụng định vị cần mô-men xoắn cao.
Dải mô-men xoắn rộng: Có các phiên bản từ 2 Nm đến 25 Nm, tùy cấu hình.
Định vị tuyệt đối: Không cần pin dự phòng và không cần chạy tham chiếu khi khởi động.
Thiết kế theo phương thẳng đứng: Phù hợp với các yêu cầu bố trí và lắp đặt trong máy công nghiệp.
Trục đầu ra linh hoạt: Có các tùy chọn trục khác nhau, hỗ trợ tích hợp vào cơ cấu máy.
Tách biệt nguồn cấp: Nguồn điều khiển và nguồn công suất được thiết kế theo cấu hình của nhà sản xuất.
Nhiều lựa chọn truyền thông: Hỗ trợ tích hợp với PLC và hệ thống tự động hóa công nghiệp.
Tùy chọn cấp bảo vệ IP65: Áp dụng cho các cấu hình được nhà sản xuất hỗ trợ.

Thông số kỹ thuật PSD 43

Thông số	Giá trị
Hãng sản xuất	Halstrup-walcher
Dòng sản phẩm	PSD 43
Loại thiết bị	Bộ truyền động định vị trực tiếp
Kiểu lắp đặt	Theo phương thẳng đứng
Động cơ	Động cơ bước NEMA 23
Nguồn cấp	Tùy phiên bản và cấu hình
Mô-men xoắn định mức	2–25 Nm, tùy phiên bản
Tốc độ định mức	Phụ thuộc phiên bản và mô-men xoắn
Độ chính xác định vị	Phụ thuộc phiên bản
Hệ thống đo vị trí	Đo tuyệt đối, không dùng pin
Kiểu trục	Tùy phiên bản
Giao tiếp	CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK, PROFINET, tùy phiên bản
Cấp bảo vệ	Phụ thuộc cấu hình
Tùy chọn hộp số	Tùy phiên bản

Các thông số tốc độ, độ chính xác, kiểu trục, cấp bảo vệ và giao tiếp cần được đối chiếu với tài liệu kỹ thuật theo mã đặt hàng cụ thể trước khi lựa chọn thiết bị.

Model / phiên bản

PSD 432: Phiên bản mô-men xoắn 2 Nm.
PSD 434: Phiên bản mô-men xoắn 4 Nm.
PSD 436: Phiên bản mô-men xoắn 6 Nm.
PSD 438: Phiên bản mô-men xoắn 8 Nm.
PSD 4312: Phiên bản mô-men xoắn 12 Nm.
PSD 4319: Phiên bản mô-men xoắn 19 Nm.
PSD 4325: Phiên bản mô-men xoắn 25 Nm.

Các phiên bản có thể khác nhau về mô-men xoắn, tốc độ, giao tiếp, trục đầu ra và cấu hình cơ khí. Cần xác nhận mã thiết bị với nhà sản xuất trước khi đặt hàng.
