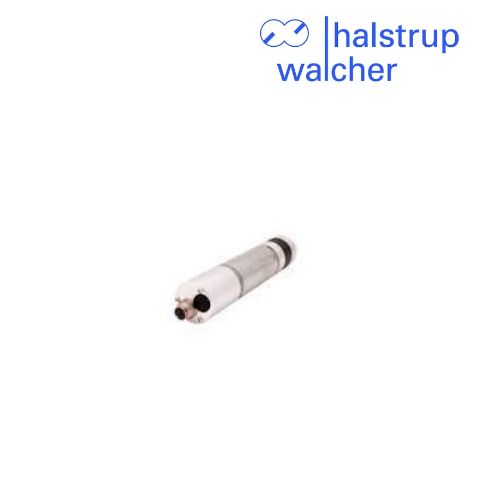

Halstrup-walcher PSE 25x Hệ thống định vị trục công nghiệp Việt Nam

Mô tả sản phẩm PSE 25x

Halstrup-walcher PSE 25x là hệ thống định vị điện nhỏ gọn, được thiết kế để tự động điều chỉnh vị trí các trục phụ, cữ chặn và trục chính trong máy móc công nghiệp. Thiết bị tích hợp động cơ DC, hộp số, bộ khuếch đại công suất, điện tử điều khiển, hệ thống đo vị trí tuyệt đối và giao tiếp CANopen. Nhờ tích hợp các thành phần này, PSE 25x giúp đơn giản hóa thiết kế hệ thống định vị và giảm nhu cầu sử dụng các thiết bị điều khiển rời.

Phiên bản PSE 25x C sử dụng nguồn 24 VDC, mô-men xoắn danh định 2,7 Nm và tốc độ danh định 28 vòng/phút. Hệ thống đo vị trí tuyệt đối có pin dự phòng giúp duy trì thông tin vị trí ngay cả khi thiết bị ngừng cấp nguồn hoặc trục bị dịch chuyển trong thời gian tắt máy. Thiết bị có trục đặc đường kính 8 mm, cấp bảo vệ IP50 và tùy chọn phanh giữ, phù hợp với các ứng dụng điều chỉnh định dạng máy cần định vị tự động.

Tài liệu kỹ thuật PSE 25x (PDF)

Ưu điểm nổi bật PSE 25x

Định vị tự động: dùng để điều chỉnh vị trí dụng cụ, cữ chặn hoặc trục máy.
Tích hợp hệ thống truyền động: bao gồm động cơ DC, hộp số, bộ khuếch đại công suất và bộ điều khiển.
Đo vị trí tuyệt đối: giúp xác định vị trí trục sau khi cấp nguồn mà không cần thực hiện hành trình tham chiếu trong điều kiện hệ thống hoạt động đúng thiết kế.
Giao tiếp CANopen: hỗ trợ kết nối với bộ điều khiển trung tâm.
Mô-men xoắn danh định 2,7 Nm: phù hợp với các cơ cấu điều chỉnh có yêu cầu mô-men xoắn tương ứng.
Tốc độ danh định 28 vòng/phút: đáp ứng các thao tác định vị trong máy công nghiệp.
Nguồn cấp 24 VDC: thuận tiện tích hợp với hệ thống điện điều khiển công nghiệp.
Trục đặc 8 mm: phù hợp với các cơ cấu truyền động tương ứng.
Tùy chọn phanh giữ: hỗ trợ giữ vị trí theo cấu hình thiết bị.
Thiết kế nhỏ gọn: thuận tiện bố trí trong các cụm máy có không gian hạn chế.

Thông số kỹ thuật PSE 25x

Thông số	Chi tiết
Thương hiệu	Halstrup-walcher
Model	PSE 25x
Phiên bản được mô tả	PSE 25x C
Loại thiết bị	Hệ thống định vị điện
Động cơ	Động cơ DC
Nguồn cấp	24 VDC ±10%
Mô-men xoắn danh định	2,7 Nm
Tốc độ danh định	28 vòng/phút
Giao tiếp bus	CANopen
Hệ thống đo vị trí	Đo tuyệt đối, có pin dự phòng
Trục đầu ra	Trục đặc 8 mm
Cấp bảo vệ	IP50
Phanh giữ	Tùy chọn
Ứng dụng chính	Điều chỉnh dụng cụ, cữ chặn và trục máy

Các thông số trên được trình bày theo thông tin chính thức của nhà sản xuất cho dòng PSE 25x C. Cần xác nhận mã cấu hình cụ thể nếu yêu cầu phanh giữ hoặc các tùy chọn khác.

Model / phiên bản

PSE 25x C: hệ thống định vị tích hợp giao tiếp CANopen và đo vị trí tuyệt đối.
Phiên bản có phanh: tùy chọn phanh giữ theo cấu hình đặt hàng.
Khi lựa chọn, cần xác nhận mã đặt hàng, giao tiếp CANopen, yêu cầu phanh và điều kiện lắp đặt.

Ứng dụng PSE 25x

Halstrup-walcher PSE 25x được sử dụng trong máy chế biến gỗ, máy đóng gói, máy in, dây chuyền chiết rót và máy chuyên dụng. Thiết bị phù hợp để điều chỉnh tự động dụng cụ, cữ chặn hoặc trục phụ, đặc biệt trong các ứng dụng thường xuyên thay đổi định dạng sản phẩm.

Thông qua giao tiếp CANopen, bộ điều khiển máy có thể gửi lệnh định vị và trao đổi thông tin với thiết bị. Hệ thống đo vị trí tuyệt đối hỗ trợ xác định vị trí trục sau khi khởi động, giảm thời gian dành cho quá trình tham chiếu ban đầu.

Lợi ích khi sử dụng

PSE 25x giúp giảm thao tác điều chỉnh thủ công, hỗ trợ rút ngắn thời gian thay đổi định dạng máy và đơn giản hóa việc tích hợp hệ thống định vị. Thiết kế tích hợp động cơ, bộ điều khiển và hệ thống đo vị trí giúp giảm số lượng thành phần rời cần lắp đặt.

Khi lựa chọn sản phẩm, cần kiểm tra mô-men tải, tốc độ yêu cầu, giao tiếp CANopen, kích thước trục và nhu cầu phanh giữ để bảo đảm thiết bị phù hợp với cơ cấu máy.
