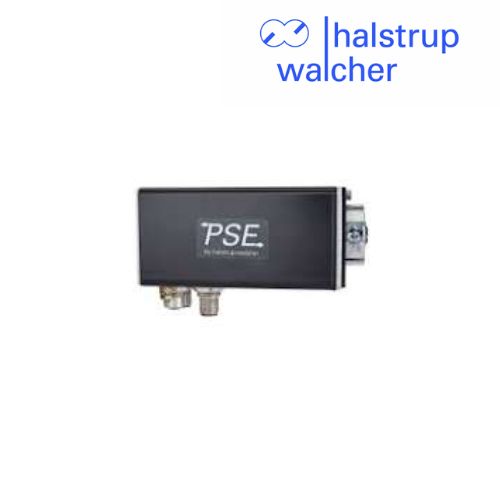

PSE 31x-8 Halstrup-walcher Intelligent Positioning System

Xuất sứ: Germany

Nhà cung cấp: STC

Hãng sản xuất: Halstrup-walcher

Ứng dụng sản phẩm: Đo chênh áp qua filter, Giám sát quạt và hệ thống thông gió, Đo áp suất trong ống gió, Kiểm tra lưu lượng khí gián tiếp thông qua ΔP., Kiểm soát chênh áp giữa các phòng

Liên hệ tư vấn

Mr Đạt

techsupport@songthanhcong.com

0944750950



HALSTRUP-WALCHER PSE 31x-8 Hệ thống định vị tự động thay đổi khổ máy Việt Nam

Mô tả sản phẩm PSE 31x-8

Halstrup-walcher PSE 31x-8 là hệ thống định vị thông minh được thiết kế để tự động điều chỉnh các trục phụ và trục định vị trong máy công nghiệp, đặc biệt phù hợp với ứng dụng tự động thay đổi khổ máy (automatic format changeover). Thiết bị tích hợp động cơ EC, hộp số, bộ điều khiển, hệ thống đo vị trí và giao tiếp truyền thông trong một cụm truyền động nhỏ gọn. PSE 31x-8 sử dụng nguồn 24 VDC, trục rỗng đường kính 8 mm và hệ thống đo vị trí tuyệt đối với phạm vi định vị 250 vòng quay. Vị trí được đo trực tiếp tại trục đầu ra, đạt độ chính xác định vị 0,9°. Dòng sản phẩm có các phiên bản mô-men danh định 1 Nm, 2 Nm và 5 Nm, đáp ứng những yêu cầu tải khác nhau. Các giao diện truyền thông công nghiệp giúp thiết bị tích hợp với PLC và hệ thống điều khiển tự động.

Tài liệu kỹ thuật PSE 31x-8 – Halstrup-walcher

Ưu điểm nổi bật PSE 31x-8

Trang sản phẩm PSE 31x-8 – Halstrup-walcher

Thông số kỹ thuật PSE 31x-8

Thông số Giá trị
Thương hiệu Halstrup-walcher
Model PSE 31x-8
Loại thiết bị Intelligent Positioning System
Chức năng Định vị tự động và điều chỉnh trục máy
Động cơ EC motor
Nguồn cấp 24 VDC ±10%
PSE 311-8 Mô-men 1 Nm, tốc độ 210 vòng/phút
PSE 312-8 Mô-men 2 Nm, tốc độ 115 vòng/phút
PSE 315-8 Mô-men 5 Nm, tốc độ 40 vòng/phút
Dòng điện danh định 2,3 A
Công suất điều khiển Khoảng 0,1 A cho phần điều khiển
Độ chính xác định vị 0,9°
Phạm vi định vị 250 vòng quay
Trục đầu ra Trục rỗng 8 mm, có vòng kẹp
Lực dọc trục tối đa 20 N
Lực hướng kính tối đa 40 N
Chu kỳ hoạt động 30%, thời gian cơ sở 300 giây
Chế độ vận hành S3
Nhiệt độ môi trường 0…45°C
Nhiệt độ lưu trữ -10…70°C
Cấp bảo vệ IP54; IP65 theo yêu cầu
Vật liệu vỏ Nhôm và kẽm
Khối lượng Khoảng 850 g
Giao tiếp CANopen, DeviceNet, EtherCAT, EtherNet/IP, IO-Link, Modbus RTU, POWERLINK, PROFINET, Sercos tùy cấu hình
Chứng nhận CE/UKCA; NRTL và STO tùy chọn

Thông số được tổng hợp từ datasheet và trang sản phẩm của nhà sản xuất. Cần xác nhận giao tiếp, kiểu đầu nối và các tùy chọn an toàn theo mã đặt hàng cụ thể.

Datasheet PSE 31x-8 – Halstrup-walcher

Model / phiên bản

Dòng PSE 31x-8 gồm các phiên bản chính:

  • PSE 311-8: mô-men danh định 1 Nm, tốc độ 210 vòng/phút.

  • PSE 312-8: mô-men danh định 2 Nm, tốc độ 115 vòng/phút.

  • PSE 315-8: mô-men danh định 5 Nm, tốc độ 40 vòng/phút.

Mã cấu hình đầy đủ còn phụ thuộc vào giao tiếp truyền thông, đầu nối, chức năng STO, chứng nhận và cấp bảo vệ. Khi thay thế thiết bị hiện hữu, nên đối chiếu toàn bộ mã trên nhãn để bảo đảm tương thích.

Ứng dụng PSE 31x-8

  • Tự động thay đổi khổ máy trong dây chuyền sản xuất.

  • Điều chỉnh trục phụ và trục định vị.

  • Máy đóng gói và máy bao bì.

  • Máy in và máy gia công vật liệu.

  • Hệ thống điều chỉnh vị trí trong máy công nghiệp.

  • Dây chuyền sản xuất cần thay đổi nhanh kích thước hoặc định dạng sản phẩm.

  • Hệ thống tự động hóa sử dụng PLC và giao tiếp bus công nghiệp.

Lợi ích khi sử dụng

PSE 31x-8 giúp tự động hóa quá trình điều chỉnh vị trí, giảm thao tác thay đổi khổ máy bằng tay và đơn giản hóa thiết kế cơ khí, điện. Hệ thống đo vị trí tuyệt đối giúp giảm thời gian khởi tạo do không cần chạy tìm điểm tham chiếu trong phạm vi đo. Thiết kế trục rỗng 8 mm hỗ trợ lắp trực tiếp lên spindle, trong khi các giao thức truyền thông giúp tích hợp với hệ thống điều khiển hiện có. Việc lựa chọn đúng mô-men, tốc độ và giao tiếp theo ứng dụng giúp bảo đảm thiết bị vận hành phù hợp với tải cơ khí và yêu cầu của máy.
