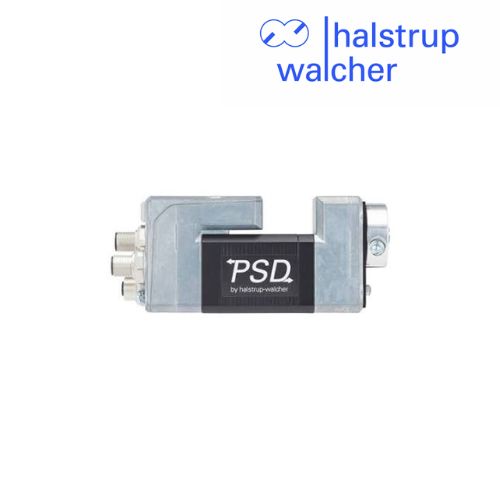

HALSTRUP-WALCHER PSD 41 Bộ truyền động định vị trực tiếp Việt Nam

Mô tả sản phẩm PSD 41

PSD 41 Halstrup-walcher là bộ truyền động định vị trực tiếp (Direct Drive) tích hợp động cơ bước NEMA 17, bộ điều khiển, giao tiếp truyền thông công nghiệp và hệ thống đo vị trí tuyệt đối không sử dụng pin. Thiết bị có thiết kế theo phương thẳng đứng, phù hợp với các ứng dụng cần điều chỉnh trục máy tự động và thay đổi định dạng sản phẩm trong dây chuyền sản xuất.

Nhờ tích hợp hệ thống đo vị trí tuyệt đối, PSD 41 có thể xác định vị trí mà không cần thực hiện chu trình chạy về điểm tham chiếu sau khi khởi động. Thiết bị có các phiên bản mô-men xoắn 0,8 Nm và 3 Nm, tùy chọn trục rỗng 8 mm hoặc 14 mm để lắp trực tiếp lên trục máy. Sản phẩm hỗ trợ nhiều giao thức truyền thông như CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK và PROFINET, giúp kết nối với PLC và hệ thống tự động hóa. Tùy cấu hình, thiết bị có cấp bảo vệ IP50 hoặc IP65.

Tài liệu kỹ thuật PSD 40x/41x (PDF)

Ưu điểm nổi bật PSD 41

Thiết kế thẳng đứng: Phù hợp với không gian lắp đặt yêu cầu bố trí truyền động theo chiều dọc.
Định vị tuyệt đối: Hệ thống đo vị trí không dùng pin, không cần chạy tham chiếu khi khởi động.
Tích hợp cơ điện tử: Kết hợp động cơ bước, bộ điều khiển và giao tiếp bus trong một thiết bị.
Hai mức mô-men xoắn: Có phiên bản 0,8 Nm và 3 Nm để đáp ứng các yêu cầu định vị khác nhau.
Tùy chọn trục linh hoạt: Trục rỗng 8 mm hoặc 14 mm, cùng tùy chọn trục đặc theo phiên bản.
Hỗ trợ nhiều giao thức công nghiệp: Thuận tiện kết nối với PLC và hệ thống điều khiển.
Tùy chọn IP65: Hỗ trợ lựa chọn thiết bị theo điều kiện môi trường lắp đặt.

Trang sản phẩm chính thức PSD 41 Halstrup-walcher

Thông số kỹ thuật PSD 41

Thông số	Giá trị
Hãng sản xuất	Halstrup-walcher
Dòng sản phẩm	PSD 41
Loại thiết bị	Bộ truyền động định vị trực tiếp
Kiểu lắp đặt	Thẳng đứng
Động cơ	Động cơ bước NEMA 17
Nguồn cấp	24 VDC; một số phiên bản hỗ trợ 24–48 VDC
Mô-men xoắn định mức	0,8 Nm hoặc 3 Nm
Tốc độ định mức	200 vòng/phút với 0,8 Nm; 50 vòng/phút với 3 Nm tại 24 VDC
Độ chính xác định vị	±1,8° với 0,8 Nm; ±0,7° với 3 Nm
Hệ thống đo vị trí	Đo tuyệt đối, không dùng pin
Phạm vi định vị	4.026 vòng với PSD 411; 986 vòng với PSD 413
Kiểu trục	Trục đặc 5 mm hoặc trục rỗng 8 mm/14 mm tùy phiên bản
Giao tiếp	CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK, PROFINET
Cấp bảo vệ	IP50 hoặc IP65 tùy cấu hình
Nhiệt độ môi trường	0 đến 40°C

Thông số được tổng hợp từ tài liệu chính thức của dòng PSD 40x/41x. Tốc độ tối đa và điện áp vận hành có thể khác nhau theo phiên bản và giao tiếp; cần kiểm tra mã đặt hàng cụ thể trước khi lựa chọn.

Tải datasheet và bản vẽ kỹ thuật PSD 40x/41x

Model / phiên bản

PSD 411: Phiên bản mô-men xoắn định mức 0,8 Nm, phạm vi định vị 4.026 vòng.
PSD 413: Phiên bản mô-men xoắn định mức 3 Nm, phạm vi định vị 986 vòng.
Kiểu trục: Tùy chọn trục đặc hoặc trục rỗng 8 mm/14 mm.
Giao tiếp: Lựa chọn CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK hoặc PROFINET.
Cấp bảo vệ: IP50 hoặc IP65 tùy mã cấu hình.
