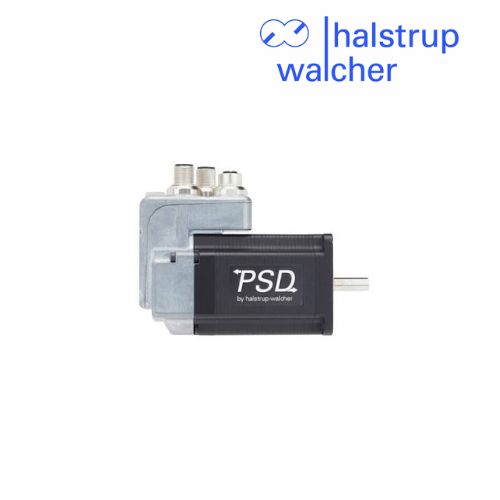

HALSTRUP-WALCHER PSD 42 Bộ truyền động định vị trực tiếp Việt Nam

Mô tả sản phẩm PSD 42

PSD 42 Halstrup-walcher là bộ truyền động định vị trực tiếp (Direct Drive) tích hợp động cơ bước NEMA 23, bộ điều khiển, giao tiếp truyền thông công nghiệp và hệ thống đo vị trí tuyệt đối không sử dụng pin. Thiết bị có thiết kế nằm ngang, được phát triển cho các ứng dụng tự động điều chỉnh vị trí trục máy và thay đổi định dạng sản phẩm trong dây chuyền công nghiệp.

Hệ thống đo vị trí tuyệt đối giúp thiết bị xác định vị trí mà không cần thực hiện chu trình chạy về điểm tham chiếu sau khi khởi động. PSD 42 có nhiều phiên bản với mô-men xoắn từ 2 Nm đến 25 Nm, đáp ứng các yêu cầu tải khác nhau. Thiết bị hỗ trợ trục rỗng 8 mm hoặc 14 mm, giúp lắp trực tiếp lên trục máy mà không cần khớp nối bổ sung trong các cấu hình phù hợp. Các giao thức truyền thông gồm CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK và PROFINET, tùy phiên bản. (Trang sản phẩm chính thức)

Tài liệu kỹ thuật PSD 42x (PDF)

Ưu điểm nổi bật PSD 42

Động cơ bước NEMA 23: Phù hợp với các ứng dụng định vị cần mô-men xoắn cao hơn dòng NEMA 17.
Dải mô-men xoắn rộng: Có các phiên bản từ 2 Nm đến 25 Nm, tùy mã thiết bị và cấu hình.
Định vị tuyệt đối: Không cần pin dự phòng và không cần chạy tham chiếu khi khởi động.
Thiết kế nhỏ gọn: Tích hợp động cơ, bộ điều khiển và giao tiếp truyền thông.
Trục đầu ra linh hoạt: Tùy chọn trục đặc hoặc trục rỗng, hỗ trợ lắp trực tiếp lên trục máy.
Nguồn cấp tách biệt về điện: Thiết kế cho phép tách nguồn điều khiển và nguồn công suất ở các cấu hình được hỗ trợ.
Nhiều lựa chọn truyền thông: Giúp tích hợp với PLC và hệ thống tự động hóa công nghiệp.
Tùy chọn cấp bảo vệ IP65: Áp dụng cho cấu hình phù hợp, đặc biệt với phiên bản trục rỗng. (Nguồn nhà sản xuất)

Trang sản phẩm PSD 42 Halstrup-walcher

Thông số kỹ thuật PSD 42

Thông số	Giá trị
Hãng sản xuất	Halstrup-walcher
Dòng sản phẩm	PSD 42
Loại thiết bị	Bộ truyền động định vị trực tiếp
Kiểu lắp đặt	Nằm ngang
Động cơ	Động cơ bước NEMA 23
Nguồn cấp	24 VDC; phiên bản Industrial Ethernet và IO-Link có tùy chọn 24–48 VDC
Mô-men xoắn định mức	2–25 Nm, tùy phiên bản
Tốc độ định mức	Khoảng 15–200 vòng/phút tại 24 VDC; thay đổi theo mô-men xoắn
Độ chính xác định vị	±1,8° đến ±0,5°, tùy phiên bản
Hệ thống đo vị trí	Đo tuyệt đối, không dùng pin
Phạm vi định vị	292–4.026 vòng, tùy model
Kiểu trục	Trục đặc 8 mm hoặc trục rỗng 8 mm/14 mm tùy cấu hình
Giao tiếp	CANopen, EtherCAT, EtherNet/IP, IO-Link, POWERLINK, PROFINET
Cấp bảo vệ	IP50 hoặc IP65 tùy cấu hình
Nhiệt độ môi trường	0 đến 40°C
Tùy chọn hộp số	Có, tùy phiên bản

Các thông số tốc độ, độ chính xác, phạm vi định vị và kiểu trục phụ thuộc phiên bản cụ thể. Cần đối chiếu datasheet với mã đặt hàng trước khi lựa chọn thiết bị. (Datasheet PSD 42x)
