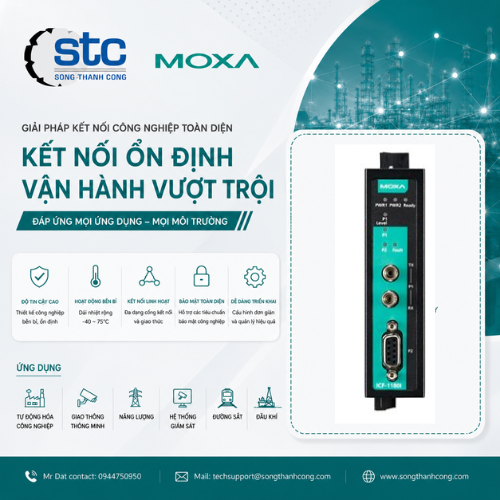

Moxa ICF-1180I Bộ Chuyển Đổi PROFIBUS Sang Cáp Quang Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa ICF-1180I Series là dòng bộ chuyển đổi PROFIBUS DP sang cáp quang (PROFIBUS-to-Fiber Converter) công nghiệp, được thiết kế để mở rộng khoảng cách truyền thông của mạng PROFIBUS DP thông qua cáp quang, đồng thời loại bỏ nhiễu điện từ (EMI), chống Ground Loop và nâng cao độ tin cậy cho hệ thống tự động hóa. Thiết bị phù hợp với các ứng dụng PLC Siemens, SCADA, dây chuyền sản xuất, điện lực, giao thông thông minh và tự động hóa nhà máy. (Moxa)

ICF-1180I hỗ trợ 1 cổng PROFIBUS DP (DB9 Female) và 1 cổng cáp quang ST, cho phép truyền dữ liệu với tốc độ từ 9.6 kbps đến 12 Mbps. Thiết bị có khả năng tự động nhận dạng baud rate, giúp triển khai nhanh mà không cần cấu hình tốc độ thủ công. Ngoài ra, bộ chuyển đổi còn tích hợp 2 kV galvanic isolation để bảo vệ mạng PROFIBUS khỏi nhiễu điện và chênh lệch điện áp. (Moxa)

Một trong những ưu điểm nổi bật của ICF-1180I là Fiber Cable Test, Fiber Link Monitor, Fiber Signal Intensity Diagnosis và Fiber Inverse Function, giúp kiểm tra chất lượng đường truyền quang, phát hiện lỗi kết nối và tăng khả năng tương thích với các thiết bị PROFIBUS của nhiều hãng khác nhau. Thiết bị hỗ trợ truyền dữ liệu lên đến 4 km với cáp quang Multi-mode hoặc 45 km với cáp quang Single-mode, đồng thời được trang bị 2 nguồn cấp dự phòng 12–48 VDC và Relay Alarm nhằm đảm bảo hệ thống hoạt động liên tục. Phiên bản -T hỗ trợ nhiệt độ hoạt động -40 đến 75°C. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/fieldbus-to-fiber-converters/icf-1180i-series

2. Ưu điểm nổi bật

Bộ chuyển đổi PROFIBUS DP sang cáp quang công nghiệp.
Hỗ trợ tốc độ 9.6 kbps đến 12 Mbps.
Tự động nhận dạng baud rate.
Truyền dữ liệu lên đến 4 km (Multi-mode) hoặc 45 km (Single-mode).
Cách ly điện 2 kV tích hợp.
2 nguồn cấp dự phòng 12–48 VDC.
Chức năng Fiber Cable Test.
Fiber Link Monitor và Relay Alarm.
Fiber Signal Intensity Diagnosis.
Fiber Inverse Function tăng khả năng tương thích.
Vỏ kim loại chuẩn IP30.
Phiên bản nhiệt độ rộng -40 đến 75°C.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	ICF-1180I Series
Thương hiệu	Moxa
Loại thiết bị	PROFIBUS-to-Fiber Converter
Giao thức	PROFIBUS DP
Cổng PROFIBUS	1 × DB9 Female
Cổng quang	ST Multi-mode hoặc Single-mode
Tốc độ truyền	9.6 kbps đến 12 Mbps
Khoảng cách truyền	4 km (Multi-mode), 45 km (Single-mode)
Tự động nhận Baud Rate	Có
Cách ly	2 kV
Fiber Cable Test	Có
Fiber Link Monitor	Có
Fiber Signal Intensity Diagnosis	Có
Fiber Inverse Function	Có
Nguồn cấp	12–48 VDC
Số nguồn	2 nguồn dự phòng
Alarm Relay	Có
Vỏ	Kim loại
Chuẩn bảo vệ	IP30
Lắp đặt	DIN-Rail hoặc Wall Mount
Kích thước	30.3 × 70 × 115 mm
Trọng lượng	180 g
Nhiệt độ hoạt động	0 đến 60°C; -40 đến 75°C (phiên bản -T)
MTBF	1,722,769 giờ
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
ICF-1180I-M-ST	Multi-mode ST, 0 đến 60°C
ICF-1180I-S-ST	Single-mode ST, khoảng cách 45 km
ICF-1180I-M-ST-T	Multi-mode ST, -40 đến 75°C
ICF-1180I-S-ST-T	Single-mode ST, -40 đến 75°C

(Moxa)

5. Ứng dụng

Hệ thống PROFIBUS DP.
PLC Siemens.
SCADA.
Dây chuyền sản xuất.
Trạm điện.
Nhà máy xử lý nước.
Giao thông thông minh (ITS).
Dầu khí.
Tự động hóa công nghiệp.
Mở rộng mạng PROFIBUS qua cáp quang.

6. Lợi ích khi sử dụng

Mở rộng mạng PROFIBUS DP lên đến 45 km mà vẫn đảm bảo tín hiệu ổn định.
Loại bỏ ảnh hưởng của nhiễu điện từ và Ground Loop nhờ truyền dẫn bằng cáp quang.
Tự động nhận dạng tốc độ truyền giúp giảm thời gian cấu hình và triển khai.
Chức năng chẩn đoán cường độ tín hiệu quang và giám sát liên kết giúp phát hiện, xử lý sự cố nhanh chóng.
Nguồn dự phòng kép, cách ly điện 2 kV và Relay Alarm giúp tăng độ tin cậy cho các hệ thống công nghiệp hoạt động liên tục. (Moxa)
