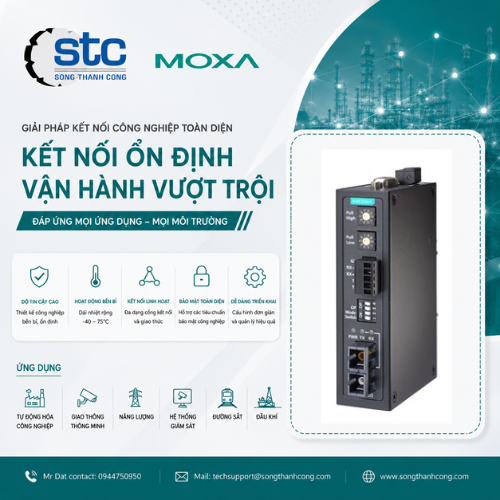

Moxa ICF-1150 Bộ chuyển đổi Serial sang cáp quang Việt Nam
Xuất sứ: Taiwan
Nhà cung cấp: STC
Hãng sản xuất: Moxa
Ứng dụng sản phẩm: Dầu khí, Hàng Hải, Ngành công nghiệp hóa chất, Ngành Food and Beverage, Ngành Thép, Ngành xi măng, Thiết bị và hệ thống tự động hóa, Nông Nghiệp, Tự Động Hóa, Xây Dựng, Vận Tải , Công Nghiệp, Hàng Hải, Hàng Không
0944750950Moxa ICF-1150 Bộ Chuyển Đổi RS-232/422/485 Sang Cáp Quang Công Nghiệp Việt Nam
1. Mô tả sản phẩm
Moxa ICF-1150 Series là dòng bộ chuyển đổi Serial sang cáp quang (Serial-to-Fiber Converter) công nghiệp, cho phép truyền dữ liệu giữa RS-232, RS-422, RS-485 và cáp quang trên khoảng cách xa, đồng thời tăng khả năng chống nhiễu điện từ và đảm bảo truyền thông ổn định trong các môi trường công nghiệp khắc nghiệt. Thiết bị phù hợp cho các ứng dụng SCADA, PLC, RTU, Modbus RTU, năng lượng, giao thông thông minh, dầu khí và tự động hóa nhà máy. (Moxa)
ICF-1150 hỗ trợ 3-way communication, bao gồm 1 cổng quang, 1 cổng RS-232 (DB9) và 1 cổng RS-422/485 (Terminal Block). Khi dữ liệu được nhận từ bất kỳ cổng nào, thiết bị sẽ tự động chuyển tiếp đến hai cổng còn lại, giúp đơn giản hóa việc giám sát và kết nối nhiều thiết bị Serial trong cùng một hệ thống mà không cần sử dụng thêm bộ chuyển đổi trung gian. (Moxa)
Thiết bị hỗ trợ tốc độ truyền từ 50 bps đến 921.6 kbps, công nghệ ADDC (Automatic Data Direction Control) cho RS-485, điều chỉnh điện trở Pull High/Low bằng Rotary Switch và truyền tín hiệu qua cáp quang lên đến 5 km (Multi-mode) hoặc 40 km (Single-mode). Phiên bản ICF-1150I được tích hợp cách ly quang 2 kV, đồng thời có các phiên bản -T hoạt động trong dải nhiệt độ -40 đến 85°C và phiên bản IEX dành cho môi trường nguy hiểm đạt chứng nhận ATEX/IECEx. (Moxa)
Với thiết kế DIN-Rail, vỏ kim loại chuẩn IP30, nguồn cấp 12–48 VDC và thời gian bảo hành chính hãng 5 năm, ICF-1150 là giải pháp truyền thông cáp quang đáng tin cậy cho các hệ thống công nghiệp hiện đại. (Moxa)
Datasheet chính hãng:
2. Ưu điểm nổi bật
-
Bộ chuyển đổi RS-232/RS-422/RS-485 sang cáp quang công nghiệp.
-
Hỗ trợ 3-way communication giữa cổng quang và hai cổng Serial.
-
Hỗ trợ RS-232, RS-422 và RS-485 trên cùng một thiết bị.
-
Khoảng cách truyền lên đến 5 km (Multi-mode) hoặc 40 km (Single-mode).
-
Công nghệ ADDC tự động điều khiển hướng truyền RS-485.
-
Hỗ trợ tốc độ truyền 50 bps đến 921.6 kbps.
-
Điều chỉnh điện trở Pull High/Low bằng Rotary Switch.
-
Phiên bản ICF-1150I tích hợp cách ly quang 2 kV.
-
Có phiên bản -40 đến 85°C và ATEX/IECEx.
-
Lắp đặt DIN-Rail, nguồn 12–48 VDC.
-
Bảo hành chính hãng 5 năm. (Moxa)
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | ICF-1150 Series |
| Thương hiệu | Moxa |
| Loại thiết bị | Serial-to-Fiber Converter |
| Chuẩn Serial | RS-232 / RS-422 / RS-485 |
| Số cổng Serial | 2 |
| Giao tiếp quang | 1 cổng Fiber |
| Đầu nối RS-232 | DB9 Female |
| Đầu nối RS-422/485 | Terminal Block 5 chân |
| Loại cáp quang | Multi-mode / Single-mode |
| Khoảng cách truyền | 5 km (MM), 40 km (SM) |
| Baud Rate | 50 bps đến 921.6 kbps |
| Điều khiển RS-485 | ADDC |
| Pull High/Low | 150 kΩ đến 485 Ω (Rotary Switch) |
| Điện trở kết thúc | N/A, 120 Ω, 120 kΩ |
| Cách ly | 2 kV (phiên bản ICF-1150I) |
| Nguồn cấp | 12–48 VDC |
| Dòng tiêu thụ | 300 mA (tối đa) |
| Lắp đặt | DIN-Rail |
| Vỏ | Kim loại |
| Chuẩn bảo vệ | IP30 |
| Kích thước | 30.3 × 70 × 115 mm |
| Trọng lượng | 330 g |
| Nhiệt độ hoạt động | 0 đến 60°C; -40 đến 85°C (phiên bản -T) |
| Bảo hành | 5 năm |
(Moxa)
4. Model phổ biến
| Model | Đặc điểm |
|---|---|
| ICF-1150-M-ST | Multi-mode, đầu nối ST |
| ICF-1150-M-SC | Multi-mode, đầu nối SC |
| ICF-1150-S-ST | Single-mode, đầu nối ST |
| ICF-1150-S-SC | Single-mode, đầu nối SC |
| ICF-1150I-M-ST / M-SC | Phiên bản cách ly 2 kV |
| ICF-1150I-S-ST / S-SC | Single-mode, cách ly 2 kV |
| ICF-1150-*-T | Phiên bản nhiệt độ rộng -40 đến 85°C |
| ICF-1150-*-IEX | Phiên bản đạt chứng nhận ATEX/IECEx |
(Moxa)
5. Ứng dụng
-
Hệ thống SCADA.
-
PLC và RTU.
-
Mạng Modbus RTU.
-
Trạm điện.
-
Dầu khí.
-
Giao thông thông minh (ITS).
-
Nhà máy sản xuất.
-
Hệ thống xử lý nước.
-
Điều khiển từ xa.
-
Truyền thông Serial khoảng cách xa.
6. Lợi ích khi sử dụng
-
Mở rộng truyền thông Serial lên đến 40 km bằng cáp quang.
-
Tăng khả năng chống nhiễu EMI/RFI và loại bỏ Ground Loop.
-
Hỗ trợ đồng thời nhiều chuẩn Serial, giảm chi phí đầu tư thiết bị.
-
Chức năng 3-way communication giúp giám sát và kết nối hệ thống linh hoạt hơn.
-
Phiên bản cách ly, nhiệt độ rộng và chứng nhận ATEX/IECEx đáp ứng các môi trường công nghiệp khắc nghiệt. (Moxa)
