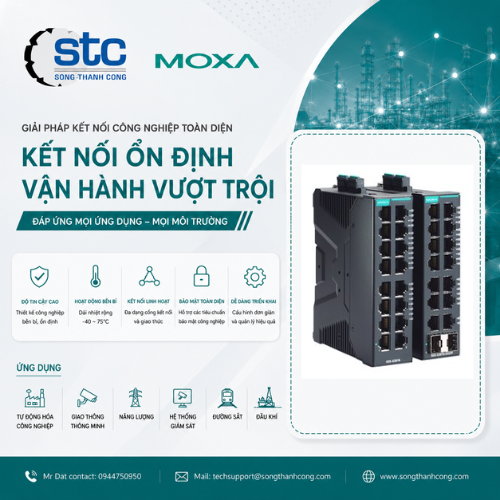

Moxa SDS-G3016 Bộ Chuyển Mạch Ethernet Công Nghiệp Smart Layer 2 Gigabit 16 Cổng Việt Nam

1. Mô tả sản phẩm

Moxa SDS-G3016 là bộ chuyển mạch Ethernet công nghiệp Smart Layer 2 Gigabit được phát triển dành cho các hệ thống tự động hóa nhà máy, SCADA, PLC, HMI, IIoT và Industry 4.0 yêu cầu hiệu suất truyền dữ liệu Gigabit, khả năng quản lý mạng thông minh và độ tin cậy cao. Thiết bị được trang bị 16 cổng Gigabit Ethernet 10/100/1000BaseT(X) hoặc phiên bản 14 cổng Gigabit RJ45 kết hợp 2 khe cắm Gigabit SFP, đáp ứng linh hoạt các yêu cầu kết nối bằng cáp đồng và cáp quang trong hệ thống Ethernet công nghiệp. SDS-G3016 tích hợp giao diện Web GUI trực quan cùng các tính năng quản lý như VLAN, QoS, SNMP, Port Mirroring, RSTP/STP, MRP, Relay Warning, giúp việc cấu hình, giám sát và bảo trì mạng trở nên đơn giản và hiệu quả hơn. (Moxa)

Thiết bị hỗ trợ các giao thức công nghiệp phổ biến như PROFINET IO Device, EtherNet/IP, Modbus TCP và MECHATROLINK-4, cho phép PLC và hệ thống SCADA theo dõi trạng thái của switch theo thời gian thực. SDS-G3016 còn hỗ trợ MXstudio, ABC-02-USB để sao lưu và khôi phục cấu hình, Rotary DIP Switch để cấu hình nhanh theo từng giao thức và các tính năng bảo mật như HTTPS, SNMPv3, Port Lock theo định hướng IEC 62443. Với thiết kế vỏ kim loại chuẩn IP40, nguồn dự phòng kép 12–48 VDC, khả năng hoạt động liên tục trong môi trường công nghiệp và chế độ bảo hành 5 năm, SDS-G3016 là giải pháp lý tưởng cho các hệ thống Ethernet Gigabit cần khả năng quản lý tập trung và hiệu suất cao. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/getmedia/1d47beaf-c075-4ce9-ab5f-27eb8d8c3480/moxa-sds-g3016-series-datasheet-v1.3.pdf (Moxa)

2. Ưu điểm nổi bật

16 cổng Gigabit Ethernet 10/100/1000BaseT(X) đáp ứng nhu cầu kết nối số lượng lớn thiết bị công nghiệp.
Có phiên bản 14 cổng RJ45 + 2 khe cắm Gigabit SFP giúp mở rộng mạng bằng cáp quang.
Smart Layer 2 Switch hỗ trợ quản lý mạng thông minh thông qua Web GUI đa ngôn ngữ.
Hỗ trợ PROFINET IO Device, EtherNet/IP, Modbus TCP và MECHATROLINK-4, tích hợp dễ dàng với PLC và SCADA.
Hỗ trợ RSTP/STP và MRP giúp tăng tính sẵn sàng của mạng và giảm thời gian gián đoạn.
Tích hợp VLAN, QoS, SNMP v1/v2c/v3, LLDP, Port Mirroring, Syslog và RMON cho quản trị mạng chuyên nghiệp.
Hỗ trợ ABC-02-USB giúp sao lưu và khôi phục cấu hình nhanh chóng.
Rotary DIP Switch cho phép cấu hình nhanh theo từng profile giao thức.
Tích hợp các tính năng bảo mật HTTPS, SNMPv3, Port Lock và IP Port Binding.
Thiết kế IP40, lắp DIN-rail, hoạt động ổn định trong môi trường công nghiệp.
Bảo hành chính hãng 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	SDS-G3016
Thương hiệu	Moxa
Loại thiết bị	Smart Layer 2 Industrial Gigabit Ethernet Switch
Cổng Ethernet	16 × 10/100/1000BaseT(X) RJ45
Phiên bản khác	14 × Gigabit RJ45 + 2 × 100/1000BaseSFP
Chuẩn Ethernet	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.1D, IEEE 802.1Q, IEEE 802.1w, IEEE 802.1p
Giao thức công nghiệp	PROFINET IO Device, EtherNet/IP, Modbus TCP, MECHATROLINK-4
Tính năng quản lý	VLAN, QoS, SNMP v1/v2c/v3, LLDP, Port Mirroring, Syslog, RMON
Redundancy	STP, RSTP, MRP
MAC Address Table	8K
Jumbo Frame	9.6 KB
Packet Buffer	3 Mbits
Điện áp đầu vào	12–48 VDC (Dual Redundant Inputs)
Dải điện áp hoạt động	9.6–60 VDC
Công suất tiêu thụ	12.95 W (RJ45), 15.49 W (SFP)
Chuẩn bảo vệ	IP40
Vật liệu vỏ	Kim loại
Kích thước	36 × 135 × 111 mm
Khối lượng	772 g (RJ45), 796 g (SFP)
Kiểu lắp đặt	DIN-rail, Wall Mount (tùy chọn)
Nhiệt độ hoạt động	-10 đến 60°C
Phiên bản nhiệt độ rộng	SDS-G3016-T / SDS-G3016-2GSFP-T: -40 đến 75°C
Chứng nhận	CE, FCC, UL, EN IEC 62368-1
Bảo hành	5 năm

(Moxa)

4. Ứng dụng

Nhà máy thông minh (Industry 4.0)
Hệ thống PLC Siemens, Mitsubishi, Omron, Delta và Schneider Electric
Hệ thống SCADA và HMI
Robot công nghiệp
Máy CNC
Trung tâm điều khiển sản xuất
Hệ thống IIoT
Nhà máy điện và năng lượng
Nhà máy xử lý nước và nước thải
Mạng Ethernet Gigabit công nghiệp cần quản lý tập trung và mở rộng bằng cáp quang

5. Lợi ích khi sử dụng

Cung cấp băng thông Gigabit ổn định cho các hệ thống điều khiển và giám sát công nghiệp.
Hỗ trợ quản lý mạng tập trung, giúp giảm thời gian cấu hình và bảo trì.
Tăng độ sẵn sàng của hệ thống với các giao thức dự phòng RSTP và MRP.
Dễ dàng tích hợp với PLC, HMI và SCADA thông qua các giao thức công nghiệp phổ biến.
Phiên bản SFP giúp mở rộng khoảng cách truyền dữ liệu bằng cáp quang.
Thiết kế công nghiệp bền bỉ, hoạt động liên tục 24/7 trong môi trường khắc nghiệt. (Moxa)
