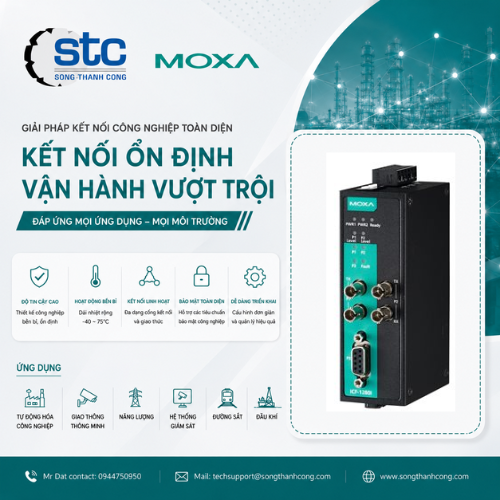

Moxa ICF-1280I Bộ Chuyển Đổi PROFIBUS DP Sang Cáp Quang Có Dự Phòng Vòng Ring Việt Nam

1. Mô tả sản phẩm

Moxa ICF-1280I Series là dòng bộ chuyển đổi PROFIBUS DP sang cáp quang (PROFIBUS-to-Fiber Converter) cao cấp, được thiết kế để mở rộng khoảng cách truyền thông PROFIBUS và tăng độ tin cậy cho các hệ thống tự động hóa công nghiệp. Thiết bị chuyển đổi tín hiệu PROFIBUS DP từ cáp đồng sang cáp quang, hỗ trợ truyền dữ liệu lên đến 4 km với cáp quang Multi-mode hoặc 45 km với cáp quang Single-mode, đồng thời loại bỏ ảnh hưởng của nhiễu điện từ (EMI/RFI) và hiện tượng Ground Loop. (Moxa)

Điểm nổi bật của ICF-1280I là hỗ trợ Redundant Fiber Ring với thời gian phục hồi bằng 0 (Zero Recovery Time), giúp duy trì truyền thông liên tục ngay cả khi xảy ra sự cố trên một đoạn cáp quang. Thiết bị còn tích hợp PROFIBUS Fail-safe, ngăn chặn các datagram lỗi lan truyền sang các phân đoạn mạng khác, tăng độ ổn định cho toàn hệ thống. (Moxa)

Ngoài ra, ICF-1280I hỗ trợ Auto Baudrate Detection từ 9.6 kbps đến 12 Mbps, Fiber Link Monitor, Remote Fiber Diagnosis, Fiber Signal Intensity Diagnosis và Relay Alarm, giúp việc giám sát, bảo trì và xử lý sự cố trở nên nhanh chóng. Thiết bị được trang bị cách ly điện 2 kV, 2 nguồn cấp dự phòng 12–48 VDC, vỏ kim loại chuẩn IP30, lắp DIN-Rail và có phiên bản nhiệt độ rộng -40 đến 75°C. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/fieldbus-to-fiber-converters/icf-1280i-series (Moxa)

2. Ưu điểm nổi bật

Bộ chuyển đổi PROFIBUS DP sang cáp quang công nghiệp.
Hỗ trợ Redundant Fiber Ring với Zero Recovery Time.
PROFIBUS Fail-safe chống lan truyền lỗi.
Tự động nhận dạng tốc độ 9.6 kbps đến 12 Mbps.
Truyền dữ liệu đến 4 km (Multi-mode) hoặc 45 km (Single-mode).
Remote Fiber Diagnosis kiểm tra toàn bộ mạng quang.
Fiber Link Monitor và Fiber Signal Intensity Diagnosis.
Cách ly điện 2 kV.
2 nguồn cấp dự phòng 12–48 VDC.
Relay Alarm cảnh báo lỗi.
Thiết kế DIN-Rail, vỏ kim loại IP30.
Phiên bản nhiệt độ rộng -40 đến 75°C.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	ICF-1280I Series
Thương hiệu	Moxa
Loại thiết bị	PROFIBUS-to-Fiber Converter
Giao thức	PROFIBUS DP
Cổng PROFIBUS	1 × DB9 Female
Cổng quang	ST Multi-mode hoặc Single-mode
Tốc độ truyền	9.6 kbps đến 12 Mbps
Khoảng cách truyền	4 km (MM), 45 km (SM)
Auto Baudrate Detection	Có
Redundant Fiber Ring	Có
PROFIBUS Fail-safe	Có
Remote Fiber Diagnosis	Có
Fiber Link Monitor	Có
Fiber Signal Intensity Diagnosis	Có
Cách ly điện	2 kV
Nguồn cấp	12–48 VDC
Số nguồn	2 nguồn dự phòng
Dòng tiêu thụ	370 mA @ 12–48 VDC
Relay Alarm	Có
Vỏ	Kim loại
Chuẩn bảo vệ	IP30
Lắp đặt	DIN-Rail
Kích thước	39 × 115 × 70 mm
Trọng lượng	225 g
Nhiệt độ hoạt động	0 đến 60°C; -40 đến 75°C (phiên bản -T)
MTBF	1,870,854 giờ
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
ICF-1280I-M-ST	Multi-mode ST, 0 đến 60°C
ICF-1280I-S-ST	Single-mode ST, 45 km
ICF-1280I-M-ST-T	Multi-mode ST, -40 đến 75°C
ICF-1280I-S-ST-T	Single-mode ST, -40 đến 75°C

(Moxa)

5. Ứng dụng

Hệ thống PROFIBUS DP.
PLC Siemens.
SCADA.
Trạm điện và năng lượng.
Nhà máy sản xuất.
Giao thông thông minh (ITS).
Dầu khí.
Nhà máy xử lý nước.
Dây chuyền tự động hóa.
Mạng PROFIBUS yêu cầu dự phòng vòng Ring.

6. Lợi ích khi sử dụng

Mở rộng mạng PROFIBUS DP lên đến 45 km với cáp quang mà vẫn đảm bảo tín hiệu ổn định.
Tăng tính sẵn sàng của hệ thống nhờ Redundant Fiber Ring với thời gian phục hồi bằng 0.
Ngăn chặn lỗi truyền thông lan rộng nhờ tính năng PROFIBUS Fail-safe.
Chẩn đoán và giám sát hệ thống quang từ xa với Remote Fiber Diagnosis, Fiber Link Monitor và Fiber Signal Intensity Diagnosis.
Cách ly điện 2 kV, nguồn dự phòng kép và Relay Alarm giúp hệ thống vận hành ổn định trong môi trường công nghiệp khắc nghiệt. (Moxa)
