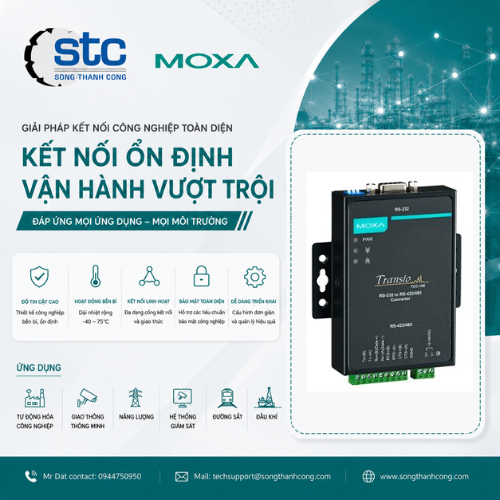

Moxa TCC-100/100I Bộ Chuyển Đổi RS-232 Sang RS-422/RS-485 Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa TCC-100/100I Series là dòng bộ chuyển đổi Serial công nghiệp (Serial-to-Serial Converter) giúp chuyển đổi tín hiệu RS-232 sang RS-422 hoặc RS-485, mở rộng khả năng kết nối của các thiết bị Serial trong hệ thống tự động hóa công nghiệp. Thiết bị cho phép kết nối máy tính, PLC, bộ điều khiển hoặc thiết bị đo sử dụng RS-232 với các thiết bị mạng truyền thông RS-422/485 có khoảng cách truyền xa hơn và khả năng chống nhiễu tốt hơn. (moxa.com)

Moxa TCC-100 hỗ trợ chuyển đổi RS-232 ↔ RS-422, RS-232 ↔ RS-485 2 dây Half Duplex và RS-232 ↔ RS-485 4 dây Full Duplex. Thiết bị tích hợp công nghệ ADDC (Automatic Data Direction Control) giúp tự động điều khiển chiều truyền dữ liệu RS-485 mà không cần tín hiệu RTS điều khiển thủ công, giúp đơn giản hóa việc triển khai các hệ thống Modbus RTU và truyền thông công nghiệp. (moxa.com)

Phiên bản TCC-100I được bổ sung cách ly quang 2 kV, giúp bảo vệ thiết bị khỏi nhiễu điện, điện áp chênh lệch, dòng vòng đất (Ground Loop) và các sự cố trong môi trường công nghiệp khắc nghiệt. Thiết bị sử dụng đầu nối Terminal Block, hỗ trợ lắp đặt trên DIN-Rail hoặc Wall Mount, phù hợp cho tủ điều khiển, dây chuyền sản xuất và hệ thống SCADA. (moxa.com)

TCC-100/100I hỗ trợ tốc độ truyền rộng từ 50 bps đến 921.6 kbps, hỗ trợ baud rate không tiêu chuẩn, điện áp cấp 12–48 VDC, vỏ kim loại công nghiệp và phiên bản nhiệt độ mở rộng -40 đến 85°C cho các ứng dụng yêu cầu độ bền cao. (moxa.com)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/serial-to-serial-converters/tcc-100-100i-series

2. Ưu điểm nổi bật

Bộ chuyển đổi RS-232 sang RS-422/RS-485 công nghiệp.
Hỗ trợ:
- RS-232 → RS-422
- RS-232 → RS-485 2 dây
- RS-232 → RS-485 4 dây
Hỗ trợ RTS/CTS cho RS-422.
Tích hợp ADDC tự động điều khiển hướng RS-485.
Phiên bản TCC-100I cách ly quang 2 kV.
Hỗ trợ baud rate từ 50 bps đến 921.6 kbps.
Hỗ trợ baud rate không tiêu chuẩn.
Đầu nối Terminal Block dễ đấu dây.
Lắp đặt DIN-Rail hoặc Wall Mount.
Đèn LED báo nguồn, Tx, Rx.
Phiên bản nhiệt độ rộng -40 đến 85°C.
Thiết kế vỏ kim loại chắc chắn. (moxa.com)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	TCC-100 / TCC-100I
Thương hiệu	Moxa
Loại thiết bị	Serial-to-Serial Converter
Chuyển đổi	RS-232 sang RS-422/RS-485
Chuẩn Serial	RS-232, RS-422, RS-485
Số cổng	2
Đầu nối	Terminal Block
RS-485	2-wire Half Duplex / 4-wire Full Duplex
Điều khiển hướng RS-485	ADDC
Tốc độ truyền	50 bps – 921.6 kbps
RS-485 Pull High/Low	1 kΩ / 150 kΩ
RS-485 Terminator	120Ω / 120kΩ
Cách ly	2 kV (TCC-100I)
Tín hiệu RS-232	TxD, RxD, RTS, CTS, GND
Tín hiệu RS-422	Tx+, Tx-, Rx+, Rx-, GND
Tín hiệu RS-485	Data+, Data-, GND
Nguồn cấp	12–48 VDC
Bảo vệ quá dòng	Có
Vỏ	Kim loại
Chuẩn bảo vệ	IP30
Lắp đặt	DIN-Rail / Wall Mount
Kích thước	67 × 100.4 × 22 mm
Nhiệt độ hoạt động	0 đến 60°C (phiên bản T: -40 đến 85°C)

(moxa.com)

4. Model phổ biến

Model	Đặc điểm
TCC-100	Bộ chuyển đổi RS-232 sang RS-422/485 tiêu chuẩn
TCC-100I	Phiên bản cách ly quang 2 kV
TCC-100-T	Phiên bản nhiệt độ rộng -40 đến 85°C
TCC-100I-T	Phiên bản cách ly 2 kV, nhiệt độ rộng

(moxa.com)

5. Ứng dụng

Hệ thống PLC công nghiệp.
Modbus RTU.
Thiết bị đo lường RS-485.
Máy CNC.
Biến tần.
Hệ thống SCADA.
Thiết bị kiểm tra tự động.
Dây chuyền sản xuất.
Hệ thống thu thập dữ liệu.
Tủ điều khiển công nghiệp.

6. Lợi ích khi sử dụng

Cho phép kết nối thiết bị RS-232 với hệ thống RS-422/485 mà không cần thay đổi thiết bị hiện có.
Tăng khoảng cách truyền thông và khả năng chống nhiễu so với RS-232 truyền thống.
Phiên bản TCC-100I giúp bảo vệ thiết bị trong môi trường có nhiễu điện và chênh lệch điện áp.
Công nghệ ADDC giúp giảm cấu hình phức tạp khi triển khai RS-485.
Thiết kế công nghiệp nhỏ gọn, dễ dàng tích hợp vào tủ điện và hệ thống tự động hóa.
