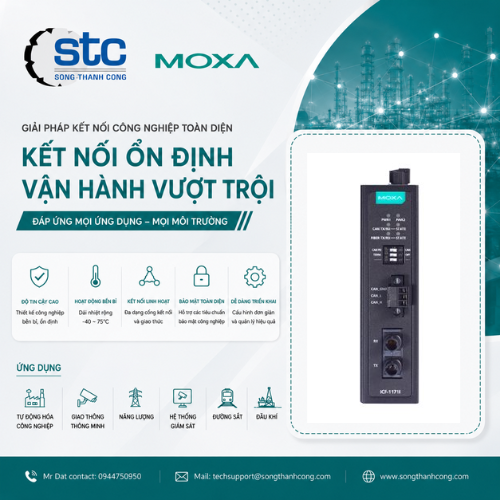

Moxa ICF-1171I Bộ Chuyển Đổi CAN Bus/CAN FD Sang Cáp Quang Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa ICF-1171I Series là dòng bộ chuyển đổi CAN Bus/CAN FD sang cáp quang (CAN-to-Fiber Converter) công nghiệp, được thiết kế để mở rộng khoảng cách truyền thông của mạng CAN 2.0 và CAN FD thông qua cáp quang. Thiết bị cho phép kết nối hai mạng CAN qua cáp quang Single-mode hoặc Multi-mode, giúp loại bỏ nhiễu điện từ (EMI), chống Ground Loop và nâng cao độ ổn định cho các hệ thống điều khiển công nghiệp. (Moxa)

ICF-1171I hỗ trợ các chuẩn CAN 2.0A, CAN 2.0B và CAN FD, tuân thủ ISO 11898. Thiết bị hỗ trợ tự động nhận dạng baud rate đối với CAN 2.0, tốc độ Arbitration lên đến 1 Mbps và tốc độ dữ liệu CAN FD lên đến 5 Mbps. Bộ chuyển đổi được tích hợp cách ly quang 2 kV, giúp bảo vệ mạng CAN khỏi nhiễu điện và chênh lệch điện áp trong môi trường công nghiệp. (Moxa)

ICF-1171I được trang bị 2 nguồn cấp dự phòng 12–48 VDC, điện trở kết thúc 120 Ω bằng DIP Switch và các Rotary Switch để cấu hình tốc độ CAN/CAN FD. Hệ thống LED hiển thị trạng thái CAN Bus, liên kết cáp quang và nguồn giúp việc chẩn đoán sự cố trở nên nhanh chóng. Dòng sản phẩm có phiên bản nhiệt độ rộng -40 đến 75°C dành cho các môi trường khắc nghiệt. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/fieldbus-to-fiber-converters/icf-1171i-series

2. Ưu điểm nổi bật

Bộ chuyển đổi CAN Bus/CAN FD sang cáp quang công nghiệp.
Hỗ trợ CAN 2.0A, CAN 2.0B và CAN FD.
Tuân thủ chuẩn ISO 11898.
Khoảng cách truyền lên đến 2 km (Multi-mode) hoặc 40 km (Single-mode).
CAN 2.0 tự động nhận dạng baud rate.
CAN Arbitration lên đến 1 Mbps.
CAN FD Data Rate lên đến 5 Mbps.
Cách ly quang 2 kV tích hợp.
2 nguồn cấp dự phòng 12–48 VDC.
DIP Switch cấu hình điện trở 120 Ω.
Rotary Switch cấu hình tốc độ CAN.
LED chẩn đoán CAN Bus và Fiber Link.
Phiên bản nhiệt độ rộng -40 đến 75°C.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	ICF-1171I Series
Thương hiệu	Moxa
Loại thiết bị	CAN-to-Fiber Converter
Chuẩn CAN	CAN 2.0A, CAN 2.0B, CAN FD
Chuẩn	ISO 11898
Số cổng CAN	1
Số cổng Fiber	1 × 100Base-FX
Đầu nối quang	ST (Single-mode hoặc Multi-mode)
Khoảng cách truyền	2 km (Multi-mode), 40 km (Single-mode)
CAN Arbitration Rate	Lên đến 1 Mbps
CAN FD Data Rate	Lên đến 5 Mbps
Auto Baudrate	Có (CAN 2.0)
Cách ly CAN	2 kV
Điện trở kết thúc	120 Ω (DIP Switch)
Nguồn cấp	12–48 VDC
Số nguồn	2 nguồn dự phòng
Dòng tiêu thụ	188.5 mA (tối đa)
Alarm Relay	Có
Vỏ	Kim loại
Chuẩn bảo vệ	IP30
Lắp đặt	DIN-Rail hoặc Wall Mount (bộ kit tùy chọn)
Kích thước	30.3 × 70 × 115 mm
Trọng lượng	294 g
Nhiệt độ hoạt động	0 đến 60°C; -40 đến 75°C (phiên bản -T)
MTBF	2,412,885 giờ
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
ICF-1171I-M-ST	Multi-mode ST, 0 đến 60°C
ICF-1171I-M-ST-T	Multi-mode ST, -40 đến 75°C
ICF-1171I-S-ST	Single-mode ST, 40 km
ICF-1171I-S-ST-T	Single-mode ST, -40 đến 75°C

(Moxa)

5. Ứng dụng

Hệ thống CAN Bus công nghiệp.
CAN FD.
CANopen.
DeviceNet.
Trạm sạc xe điện (EV Charging).
Robot công nghiệp.
Dây chuyền sản xuất tự động.
Hệ thống giao thông thông minh (ITS).
Điều khiển phương tiện.
Hệ thống năng lượng và SCADA.

6. Lợi ích khi sử dụng

Mở rộng mạng CAN/CAN FD lên đến 40 km mà vẫn đảm bảo tốc độ và độ ổn định.
Loại bỏ ảnh hưởng của nhiễu EMI/RFI và Ground Loop nhờ truyền dẫn bằng cáp quang.
Hỗ trợ đồng thời CAN 2.0 và CAN FD, giúp dễ dàng nâng cấp hệ thống hiện có.
Cách ly quang 2 kV và nguồn dự phòng kép giúp tăng độ an toàn và tính sẵn sàng của hệ thống.
LED chẩn đoán và khả năng tự động nhận dạng baud rate giúp rút ngắn thời gian triển khai và bảo trì. (Moxa)
