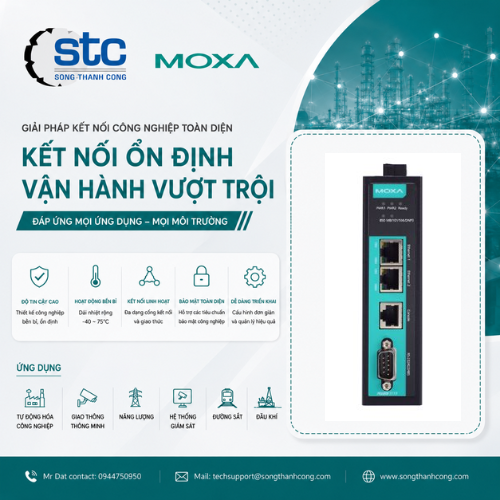

Moxa MGate 5119 Bộ Chuyển Đổi DNP3/IEC 101/IEC 104/Modbus Sang IEC 61850 Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa MGate 5119 Series là dòng gateway chuyển đổi giao thức công nghiệp được thiết kế để tích hợp các thiết bị Modbus RTU/ASCII/TCP, IEC 60870-5-101, IEC 60870-5-104 và DNP3 vào hệ thống IEC 61850 MMS. Thiết bị đặc biệt phù hợp cho các ứng dụng trạm biến áp, lưới điện thông minh (Smart Grid), SCADA, nhà máy điện và hệ thống tự động hóa năng lượng, giúp đơn giản hóa việc kết nối giữa các thiết bị hiện có và hạ tầng IEC 61850 hiện đại. (Moxa)

MGate 5119 được trang bị 2 cổng Ethernet và 1 cổng Serial RS-232/422/485, có thể hoạt động như Modbus Master/Client, IEC 60870-5-101 Master, IEC 60870-5-104 Client, DNP3 Serial/TCP Master và IEC 61850 MMS Server. Thiết bị hỗ trợ tối đa 1.200 data points, 16 kết nối DNP3 Outstation, 16 kết nối IEC 61850 MMS Client, đồng thời tích hợp SCL File Generator giúp cấu hình IEC 61850 nhanh chóng. (Moxa)

Thiết bị được phát triển theo tiêu chuẩn an ninh IEC 62443 và NERC CIP, hỗ trợ HTTPS, SSH, TLS, nhật ký sự kiện (Syslog), chẩn đoán lưu lượng truyền thông và quản lý qua Web Console. MGate 5119 sử dụng nguồn 12–48 VDC, hỗ trợ microSD, Relay Alarm, cách ly nối tiếp 2 kV, đạt chứng nhận IEC 61850-3 và IEEE 1613, phù hợp cho các hệ thống điện và tự động hóa công nghiệp yêu cầu độ tin cậy cao. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/power-substation-protocol-gateways/mgate-5119-series (Moxa)

2. Ưu điểm nổi bật

Gateway chuyển đổi Modbus / IEC 101 / IEC 104 / DNP3 sang IEC 61850 MMS.
Hỗ trợ IEC 61850 MMS Server.
Hỗ trợ Modbus RTU/ASCII/TCP Master/Client.
Hỗ trợ IEC 60870-5-101 Master.
Hỗ trợ IEC 60870-5-104 Client.
Hỗ trợ DNP3 Serial/TCP Master.
Tối đa 1.200 Data Points.
SCL File Generator tích hợp.
2 cổng Ethernet và 1 cổng Serial RS-232/422/485.
Cách ly Serial 2 kV.
Hỗ trợ HTTPS, SSH, TLS, IEC 62443.
Chứng nhận IEC 61850-3, IEEE 1613.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	MGate 5119 Series
Thương hiệu	Moxa
Loại thiết bị	Power Substation Protocol Gateway
Cổng Ethernet	2 × 10/100Base-T(X) RJ45
Cổng Serial	1 × RS-232/422/485
Giao thức hỗ trợ	IEC 61850 MMS, DNP3, IEC 60870-5-101, IEC 60870-5-104, Modbus RTU/ASCII/TCP
Chế độ Modbus	Master / Client
IEC 61850 MMS	Server
DNP3	Serial/TCP Master
IEC 101	Master
IEC 104	Client
Data Points	1.200
microSD	Hỗ trợ đến 32 GB
Cách ly Serial	2 kV
Nguồn cấp	12–48 VDC
Dòng tiêu thụ	455 mA @ 12 VDC
Relay Alarm	Có
Vỏ	Kim loại
Chuẩn bảo vệ	IP30
Lắp đặt	DIN-Rail
Kích thước	36 × 120 × 150 mm
Trọng lượng	517 g
Nhiệt độ hoạt động	-40 đến 75°C (MGate 5119-T)
Chứng nhận	IEC 61850-3, IEEE 1613, CE, FCC, UL
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
MGate 5119-T	Phiên bản nhiệt độ rộng -40 đến 75°C

(Moxa)

5. Ứng dụng

Trạm biến áp điện.
Hệ thống SCADA.
Nhà máy điện.
Lưới điện thông minh (Smart Grid).
Hệ thống quản lý năng lượng.
Điều khiển và giám sát IEC 61850.
Tích hợp thiết bị Modbus vào IEC 61850.
Hệ thống DNP3.
IEC 60870-5-101/104.
Tự động hóa ngành điện.

6. Lợi ích khi sử dụng

Kết nối nhanh các thiết bị Modbus, IEC 101/104 và DNP3 với hệ thống IEC 61850 mà không cần thay thế thiết bị hiện có.
Hỗ trợ đồng thời nhiều giao thức, giảm chi phí tích hợp và mở rộng hệ thống.
Đáp ứng các yêu cầu bảo mật trong ngành điện với IEC 62443, HTTPS, SSH và TLS.
Chẩn đoán và giám sát truyền thông giúp giảm thời gian xử lý sự cố.
Thiết kế công nghiệp, nhiệt độ rộng và chứng nhận IEC 61850-3/IEEE 1613 phù hợp cho các ứng dụng lưới điện và trạm biến áp. (Moxa)
