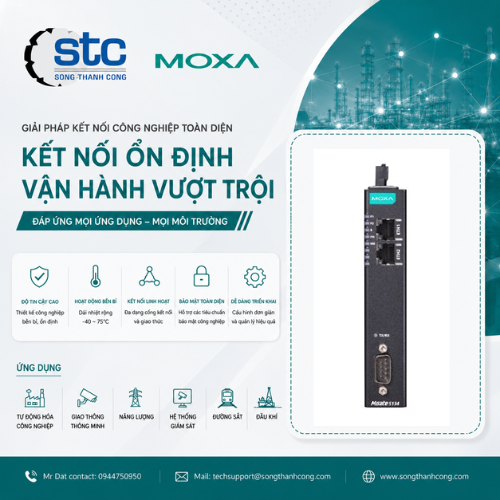

Moxa MGate 5134 Bộ Chuyển Đổi Modbus Sang PROFINET Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa MGate 5134 Series là bộ chuyển đổi giao thức Modbus sang PROFINET (Modbus-to-PROFINET Gateway) được thiết kế để tích hợp các thiết bị Modbus RTU/ASCII và Modbus TCP vào hệ thống PROFINET IO. Thiết bị giúp PLC Siemens và các bộ điều khiển PROFINET giao tiếp dễ dàng với các thiết bị Modbus hiện có mà không cần thay đổi hạ tầng hoặc thay thế thiết bị. (Moxa)

MGate 5134 hoạt động như một PROFINET IO Device Class B, đồng thời hỗ trợ Modbus RTU/ASCII Client (Master) và Modbus TCP Client. Thiết bị được trang bị 2 cổng Ethernet 10/100 Mbps và 1 cổng Serial RS-232/422/485, cho phép kết nối đồng thời nhiều thiết bị Modbus. Ngoài ra, tính năng Ethernet Cascading và Dual Subnet giúp triển khai linh hoạt trong các hệ thống tự động hóa hiện đại. (Moxa)

MGate 5134 tích hợp Traffic Monitoring, chẩn đoán truyền thông, giao diện cấu hình Web (HTTPS), khe microSD để sao lưu/copy cấu hình, 2 nguồn cấp dự phòng 12–48 VDC, Relay Alarm và cổng Serial cách ly 2 kV. Thiết bị có phiên bản MGate 5134-T hoạt động trong dải nhiệt độ -40 đến 75°C, đáp ứng yêu cầu của các môi trường công nghiệp khắc nghiệt. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/profinet-gateways/mgate-5134-series (Moxa)

2. Ưu điểm nổi bật

Bộ chuyển đổi Modbus RTU/ASCII/TCP sang PROFINET.
Hỗ trợ PROFINET IO Device Class B.
Hỗ trợ Modbus RTU/ASCII Client (Master).
Hỗ trợ Modbus TCP Client.
2 cổng Ethernet 10/100Base-T(X).
1 cổng RS-232/422/485.
Cách ly Serial 2 kV.
Hỗ trợ Ethernet Cascading và Dual Subnet.
Tích hợp Traffic Monitoring và chẩn đoán truyền thông.
Khe microSD sao lưu cấu hình.
2 nguồn cấp dự phòng 12–48 VDC.
Quản lý qua Web Console (HTTPS).
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	MGate 5134 Series
Thương hiệu	Moxa
Loại thiết bị	Modbus to PROFINET Gateway
Cổng Ethernet	2 × 10/100Base-T(X) RJ45
Cổng Serial	1 × RS-232/422/485 (DB9 Male)
Giao thức Ethernet	PROFINET IO Device, Modbus TCP Client
Giao thức Serial	Modbus RTU/ASCII Client
PROFINET	IO Device Class B
Số IO Controller	Tối đa 2 (Shared Device)
Input Data	1.440 byte mỗi IO Controller (tổng 2.880 byte)
Output Data	1.440 byte mỗi IO Controller (tổng 2.880 byte)
Modbus TCP Server	Tối đa 32
Modbus RTU Commands	128
Modbus TCP Commands	128
Cách ly Ethernet	1.5 kV
Cách ly Serial	2 kV
Khe nhớ	microSD (tối đa 32 GB)
Nguồn cấp	12–48 VDC
Dòng tiêu thụ	455 mA (tối đa)
Relay Alarm	Có
Chuẩn bảo vệ	IP30
Vỏ	Kim loại
Kích thước	25 × 90 × 129.6 mm
Trọng lượng	294 g
Lắp đặt	DIN-Rail
Nhiệt độ hoạt động	-10 đến 60°C; -40 đến 75°C (MGate 5134-T)
Chứng nhận	CE, FCC, UL, EN 61010-2-201
MTBF	1.240.821 giờ
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
MGate 5134	Phiên bản tiêu chuẩn (-10 đến 60°C)
MGate 5134-T	Phiên bản nhiệt độ rộng (-40 đến 75°C)

(Moxa)

5. Ứng dụng

PLC Siemens S7.
Mạng PROFINET IO.
Nhà máy sản xuất.
Dây chuyền tự động hóa.
Hệ thống SCADA.
Tích hợp thiết bị Modbus RTU/ASCII.
Kết nối thiết bị Modbus TCP vào PROFINET.
Ngành thực phẩm và đồ uống.
Ngành ô tô.
Điều khiển máy móc công nghiệp.

6. Lợi ích khi sử dụng

Tích hợp nhanh các thiết bị Modbus vào hệ thống PROFINET mà không cần thay đổi thiết bị hiện có.
Hỗ trợ đồng thời Modbus RTU/ASCII và Modbus TCP, tăng tính linh hoạt khi triển khai.
Ethernet Cascading và Dual Subnet giúp đơn giản hóa việc mở rộng mạng công nghiệp.
Công cụ giám sát và chẩn đoán truyền thông giúp giảm thời gian bảo trì và xử lý sự cố.
Thiết kế công nghiệp với nguồn dự phòng, cách ly 2 kV và phiên bản nhiệt độ rộng giúp thiết bị hoạt động ổn định trong môi trường khắc nghiệt. (Moxa)
