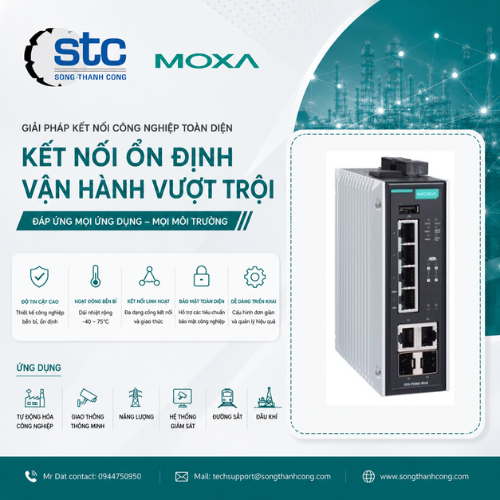

Moxa EDS-P506E Bộ Chuyển Mạch Ethernet Công Nghiệp Managed PoE+ Layer 2 6 Cổng Việt Nam

1. Mô tả sản phẩm

Moxa EDS-P506E là bộ chuyển mạch Ethernet công nghiệp Managed PoE+ Layer 2 6 cổng thuộc dòng EDS-P500E Series, được thiết kế cho các hệ thống camera IP ngoài trời, SCADA, DCS, giao thông thông minh (ITS), nhà máy thông minh (Industry 4.0), năng lượng, dầu khí và xử lý nước. Thiết bị được trang bị 4 cổng PoE+ 10/100BaseT(X) theo chuẩn IEEE 802.3af/at cùng 2 cổng Gigabit Combo (RJ45/SFP), giúp truyền dữ liệu tốc độ cao đồng thời cấp nguồn qua cáp Ethernet. Thiết bị hỗ trợ 30 W/cổng ở chế độ tiêu chuẩn và lên đến 60 W/cổng (4-pair PoE) cho các thiết bị tiêu thụ điện năng lớn như camera IP chống chịu thời tiết có sưởi/gạt mưa hoặc Access Point công nghiệp hiệu suất cao. Ngoài ra, các cổng SFP hỗ trợ truyền dữ liệu quang với khoảng cách lên đến 120 km khi sử dụng module SFP phù hợp. (Moxa)

EDS-P506E tích hợp các công nghệ dự phòng Turbo Ring, Turbo Chain, RSTP/STP, MSTP và V-ON™, giúp thời gian phục hồi mạng dưới 20 ms (250 switch) và Gigabit Ring dưới 50 ms. Thiết bị còn hỗ trợ các tính năng Smart PoE như PoE Diagnostics, PoE Auto Checking, PoE Scheduling và PoE Event Warning, giúp giám sát và khôi phục thiết bị PoE từ xa. Switch hỗ trợ đầy đủ các giao thức EtherNet/IP, PROFINET và Modbus TCP, cùng các tính năng bảo mật RADIUS, TACACS+, IEEE 802.1X, MAC ACL, HTTPS, SSH, SNMPv3, Sticky MAC và Fiber Check™. Thiết bị tương thích với MXstudio, MXview One, MXconfig và ABC-02-USB để quản lý và sao lưu cấu hình thuận tiện. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/poe-switches/eds-p506e-series (Moxa)

2. Ưu điểm nổi bật

Managed Layer 2 Industrial PoE+ Ethernet Switch với 6 cổng Ethernet.
4 cổng PoE+ 10/100BaseT(X) theo chuẩn IEEE 802.3af/at.
Hỗ trợ 30 W/cổng và 60 W/cổng (4-pair PoE) cho thiết bị công suất lớn.
2 cổng Gigabit Combo RJ45/SFP hỗ trợ Backbone Gigabit và kết nối cáp quang.
Hỗ trợ Turbo Ring, Turbo Chain, RSTP, STP, MSTP và V-ON™.
Tích hợp Smart PoE: PoE Diagnostics, Auto Checking, Scheduling và Event Warning.
Hỗ trợ EtherNet/IP, PROFINET và Modbus TCP.
Bảo mật với RADIUS, TACACS+, IEEE 802.1X, MAC ACL, HTTPS, SSH, SNMPv3 và Sticky MAC.
Hỗ trợ Fiber Check™ và ABC-02-USB.
Quản lý qua Web GUI, CLI, USB Console, MXstudio, MXview One và MXconfig.
Chống sét Ethernet 4 kV.
Bảo hành chính hãng 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	EDS-P506E
Thương hiệu	Moxa
Loại thiết bị	Managed Layer 2 Industrial PoE+ Ethernet Switch
Cổng PoE	4 × 10/100BaseT(X) RJ45 (IEEE 802.3af/at)
Cổng Gigabit	2 × Combo 10/100/1000BaseT(X) hoặc 100/1000BaseSFP
Công suất PoE	30 W/cổng (chuẩn), tối đa 60 W/cổng (4-pair PoE)
Chuẩn Ethernet	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3af, 802.3at, 802.3x, 802.1D, 802.1Q, 802.1w, 802.1s, 802.1X, 802.3ad
Redundancy	Turbo Ring, Turbo Chain, STP, RSTP, MSTP, V-ON™
Giao thức công nghiệp	EtherNet/IP, PROFINET, Modbus TCP
Tính năng quản lý	VLAN, QoS, IGMP Snooping, GMRP, GVRP, RMON, Link Aggregation, DHCP Option 82
Smart PoE	PoE Diagnostics, PoE Auto Checking, PoE Scheduling, PoE Event Warning
Fiber Check™	Có
USB	USB Type-A (ABC-02-USB), USB Console Type-B
Điện áp đầu vào	12/24/48 VDC
Chống sét Ethernet	4 kV
Chuẩn bảo vệ	IP30
Kiểu lắp đặt	DIN-rail, Wall Mount (tùy chọn)
Nhiệt độ hoạt động	-10 đến 60°C
Phiên bản nhiệt độ rộng	-40 đến 75°C (T Models)
MTBF	755,167 giờ
Bảo hành	5 năm

(Moxa)

4. Ứng dụng

Camera IP và hệ thống CCTV công nghiệp
Giám sát giao thông thông minh (ITS)
SCADA và DCS
PLC Siemens, Rockwell, Mitsubishi, Omron và Schneider Electric
Nhà máy thông minh (Industry 4.0)
Trạm điện và lưới điện thông minh
Nhà máy xử lý nước và nước thải
Dầu khí và hóa chất
Access Point Wi-Fi công nghiệp
Hệ thống VoIP và thiết bị PoE công nghiệp

5. Lợi ích khi sử dụng

Cấp nguồn và truyền dữ liệu trên cùng một cáp Ethernet, giảm đáng kể chi phí lắp đặt.
Hỗ trợ PoE công suất cao 60 W/cổng, phù hợp với các thiết bị PoE yêu cầu nguồn lớn.
Đảm bảo tính liên tục của hệ thống với Turbo Ring, Turbo Chain, MSTP và V-ON™.
Quản lý và giám sát thiết bị PoE từ xa bằng các tính năng Smart PoE, giúp giảm thời gian bảo trì.
Dễ dàng tích hợp với PLC và SCADA thông qua EtherNet/IP, PROFINET và Modbus TCP.
Thiết kế công nghiệp bền bỉ, chống sét 4 kV, hoạt động ổn định trong môi trường ngoài trời và môi trường công nghiệp khắc nghiệt. (Moxa)
