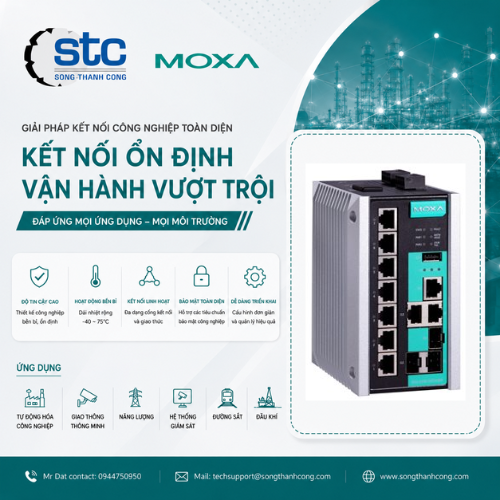

Moxa EDS-510E Bộ Chuyển Mạch Ethernet Công Nghiệp Managed Layer 2 Gigabit 10 Cổng Việt Nam

1. Mô tả sản phẩm

Moxa EDS-510E là bộ chuyển mạch Ethernet công nghiệp Managed Layer 2 Gigabit 10 cổng thế hệ mới, được thiết kế cho các hệ thống SCADA, DCS, tự động hóa nhà máy, giao thông thông minh (ITS), năng lượng, dầu khí, xử lý nước và Industry 4.0. Thiết bị sở hữu 7 cổng Fast Ethernet 10/100BaseT(X) cùng 3 cổng Gigabit Combo (RJ45/SFP), giúp xây dựng Gigabit Turbo Ring tốc độ cao, đồng thời hỗ trợ kết nối uplink hoặc mở rộng mạng bằng cáp quang. Dòng EDS-510E tích hợp các công nghệ dự phòng Turbo Ring, Turbo Chain, RSTP/STP, MSTP và V-ON™, đảm bảo khả năng phục hồi mạng trong thời gian dưới 50 ms, đáp ứng các ứng dụng yêu cầu độ sẵn sàng cao. (Moxa)

EDS-510E được tích hợp đầy đủ các tính năng quản lý và bảo mật hiện đại như VLAN, QoS, SNMP, IGMP Snooping, GMRP, RMON, Port Trunking, DHCP Option 82, RADIUS, TACACS+, HTTPS, SSH, IEEE 802.1X, Sticky MAC và SNMPv3 theo định hướng IEC 62443. Thiết bị hỗ trợ EtherNet/IP, PROFINET và Modbus TCP để giám sát switch trực tiếp từ PLC hoặc hệ thống SCADA. Ngoài ra, EDS-510E còn được trang bị cổng USB Type A để sao lưu cấu hình và nâng cấp firmware thông qua ABC-02-USB, cùng USB Console giúp cấu hình nhanh chóng mà không cần cổng serial truyền thống. Thiết bị tương thích với MXstudio, MXview One và MXconfig, giúp quản lý mạng Ethernet công nghiệp trực quan và hiệu quả. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-managed-switches/eds-510e-series (Moxa)

2. Ưu điểm nổi bật

Managed Layer 2 Gigabit Ethernet Switch với 10 cổng Ethernet gồm 7 cổng Fast Ethernet + 3 cổng Gigabit Combo RJ45/SFP.
Công nghệ Turbo Ring, Turbo Chain, RSTP, STP, MSTP và V-ON™ giúp phục hồi mạng cực nhanh.
3 cổng Gigabit Combo phù hợp xây dựng Backbone hoặc Ring Gigabit tốc độ cao.
Hỗ trợ EtherNet/IP, PROFINET và Modbus TCP.
Tích hợp VLAN, QoS, IGMP Snooping, GMRP, RMON, Port Mirroring, Link Aggregation.
Bảo mật nâng cao với RADIUS, TACACS+, IEEE 802.1X, HTTPS, SSH, SNMPv3 và Sticky MAC.
USB Type A hỗ trợ ABC-02-USB để sao lưu và khôi phục cấu hình nhanh.
USB Console Type B giúp cấu hình thuận tiện.
Quản lý qua Web GUI, CLI, Telnet, MXconfig, MXview One và MXstudio.
Nguồn dự phòng kép 12/24/48/-48 VDC.
Thiết kế IP30, vỏ kim loại, bảo hành 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	EDS-510E
Thương hiệu	Moxa
Loại thiết bị	Managed Layer 2 Industrial Gigabit Ethernet Switch
Cổng Fast Ethernet	7 × 10/100BaseT(X) RJ45
Cổng Gigabit	3 × Combo 10/100/1000BaseT(X) hoặc 100/1000BaseSFP
Chuẩn Ethernet	IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1D, 802.1Q, 802.1w, 802.1s, 802.1p, 802.3ad
Redundancy	Turbo Ring, Turbo Chain, STP, RSTP, MSTP, V-ON™
Giao thức công nghiệp	EtherNet/IP, PROFINET, Modbus TCP
Tính năng quản lý	VLAN, QoS, SNMP v1/v2c/v3, IGMP Snooping, GMRP, RMON, Link Aggregation, DHCP Option 82
MAC Address Table	8K
Packet Buffer	1 Mbit
USB	USB Type A (ABC-02-USB), USB Type B Console
Điện áp đầu vào	12/24/48/-48 VDC (Dual Redundant Inputs)
Dải điện áp hoạt động	9.6 đến 60 VDC
Chuẩn bảo vệ	IP30
Vật liệu vỏ	Kim loại
Kích thước	79.2 × 135 × 116 mm
Khối lượng	Khoảng 1.69 kg
Kiểu lắp đặt	DIN-rail, Wall Mount (tùy chọn)
Nhiệt độ hoạt động	-10 đến 60°C
Phiên bản nhiệt độ rộng	EDS-510E-3GTXSFP-T: -40 đến 75°C
Chứng nhận	UL 508, CE, FCC, ATEX, Class I Div 2, IEC 61850-3, IEEE 1613, EN 50121-4, NEMA TS2, DNV, ABS, LR, NK
Bảo hành	5 năm

(Moxa)

4. Ứng dụng

Hệ thống SCADA và DCS
PLC Siemens, Rockwell, Mitsubishi, Omron và Schneider Electric
Nhà máy thông minh (Industry 4.0)
Trạm điện và lưới điện thông minh
Giao thông thông minh (ITS)
Nhà máy xử lý nước và nước thải
Dầu khí và hóa chất
Hệ thống điều khiển quy trình
Mạng Backbone Gigabit công nghiệp
Hệ thống Ethernet yêu cầu dự phòng tốc độ cao

5. Lợi ích khi sử dụng

Xây dựng mạng Gigabit Backbone tốc độ cao với 3 cổng Gigabit Combo RJ45/SFP.
Đảm bảo hệ thống hoạt động liên tục nhờ Turbo Ring, Turbo Chain, MSTP và V-ON™.
Hỗ trợ quản lý tập trung và giám sát trực quan với MXstudio và MXview One.
Dễ dàng tích hợp với PLC và SCADA thông qua EtherNet/IP, PROFINET và Modbus TCP.
Tăng cường bảo mật mạng theo tiêu chuẩn công nghiệp với IEC 62443.
Thiết kế công nghiệp bền bỉ, vận hành ổn định 24/7 trong các môi trường khắc nghiệt. (Moxa)
