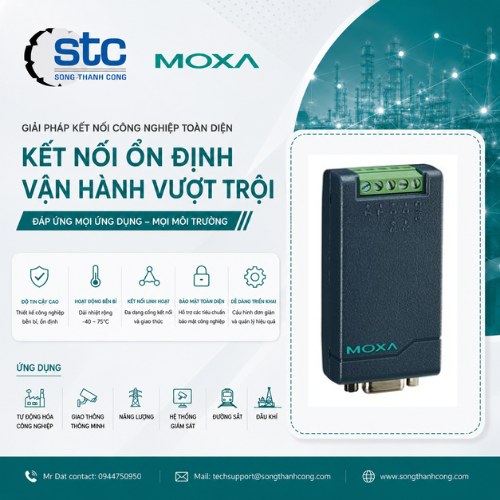

Moxa TCC-80/80I Bộ Chuyển Đổi RS-232 Sang RS-422/485 Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa TCC-80/80I Series là dòng Serial-to-Serial Converter (bộ chuyển đổi tín hiệu Serial) giúp chuyển đổi giao tiếp RS-232 sang RS-422 hoặc RS-485, cho phép kết nối các thiết bị Serial khác chuẩn với nhau trong hệ thống tự động hóa công nghiệp. Thiết bị được thiết kế nhỏ gọn, không yêu cầu nguồn ngoài trong nhiều trường hợp nhờ khả năng lấy nguồn trực tiếp từ cổng RS-232, phù hợp cho PLC, máy tính công nghiệp, thiết bị đo lường và các hệ thống điều khiển. (Moxa)

Moxa TCC-80 hỗ trợ chuyển đổi giữa RS-232 và RS-422/485, bao gồm RS-485 2 dây bán song công (Half Duplex) và RS-422/485 4 dây toàn song công (Full Duplex). Thiết bị tích hợp tính năng ADDC (Automatic Data Direction Control) giúp tự động điều khiển chiều truyền dữ liệu RS-485 mà không cần lập trình điều khiển hướng truyền. (Moxa)

Phiên bản TCC-80I được bổ sung cách ly quang 2.5 kV, giúp bảo vệ thiết bị khỏi nhiễu điện, dòng vòng đất (Ground Loop) và các sự cố chênh lệch điện áp trong môi trường công nghiệp. Đây là lựa chọn phù hợp cho các hệ thống yêu cầu độ ổn định cao như nhà máy sản xuất, SCADA, thiết bị đo công nghiệp và mạng truyền thông RS-485 đường dài. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/serial-to-serial-converters/tcc-80-80i-series

2. Ưu điểm nổi bật

Bộ chuyển đổi RS-232 sang RS-422/RS-485 công nghiệp.
Hỗ trợ RS-485 2 dây và RS-485/422 4 dây.
Không cần nguồn ngoài trong nhiều ứng dụng.
Hỗ trợ ADDC - tự động điều khiển hướng dữ liệu RS-485.
Tích hợp điện trở kết thúc 120Ω.
Tự động nhận dạng tốc độ truyền (Automatic Baudrate Detection).
Thiết kế nhỏ gọn, dễ lắp đặt.
Phiên bản TCC-80I cách ly 2.5 kV chống nhiễu và bảo vệ thiết bị.
Bảo vệ ESD trên đường truyền Serial. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	TCC-80 / TCC-80I
Thương hiệu	Moxa
Loại thiết bị	Serial-to-Serial Converter
Chuyển đổi	RS-232 ↔ RS-422/RS-485
Chuẩn Serial	RS-232, RS-422, RS-485
Số cổng	2 cổng Serial
RS-485	2-wire Half Duplex / 4-wire Full Duplex
Điều khiển hướng RS-485	ADDC (Automatic Data Direction Control)
Tốc độ truyền	300 bps đến 115.2 kbps
Điện trở kết thúc	120Ω / 120kΩ
Nguồn cấp	5–12 VDC hoặc lấy nguồn từ RS-232
Dòng tiêu thụ TCC-80	30 mA @ 5–12 VDC
Dòng tiêu thụ TCC-80I	20 mA @ 5–12 VDC
Cách ly	2.5 kV (TCC-80I)
Chuẩn bảo vệ	IP30
Nhiệt độ hoạt động	0 đến 60°C
Lắp đặt	Desktop
Trọng lượng	Khoảng 50 g

(Moxa)

4. Model phổ biến

Model	Đặc điểm
TCC-80	Bộ chuyển đổi RS-232 sang RS-422/485 tiêu chuẩn
TCC-80I	Phiên bản cách ly quang 2.5 kV
TCC-80-DB9	Phiên bản đầu nối DB9
TCC-80I-DB9	Phiên bản DB9, cách ly

(Moxa)

5. Ứng dụng

Kết nối PLC với thiết bị RS-485.
Chuyển đổi máy tính RS-232 sang mạng RS-422/485.
Hệ thống Modbus RTU.
Thiết bị đo lường công nghiệp.
Máy CNC.
Biến tần.
Hệ thống SCADA.
Hệ thống thu thập dữ liệu.
Tự động hóa nhà máy.
Thiết bị điều khiển công nghiệp.

6. Lợi ích khi sử dụng

Cho phép kết nối các thiết bị Serial khác chuẩn mà không cần thay đổi phần cứng.
Tăng khoảng cách truyền thông nhờ chuẩn RS-422/485 so với RS-232 truyền thống.
Giảm lỗi truyền thông trong môi trường nhiều nhiễu nhờ phiên bản cách ly TCC-80I.
Tự động điều khiển chiều truyền RS-485 giúp triển khai nhanh, không cần xử lý phần mềm phức tạp.
Thiết kế nhỏ gọn, phù hợp tích hợp trong tủ điều khiển và hệ thống tự động hóa.
