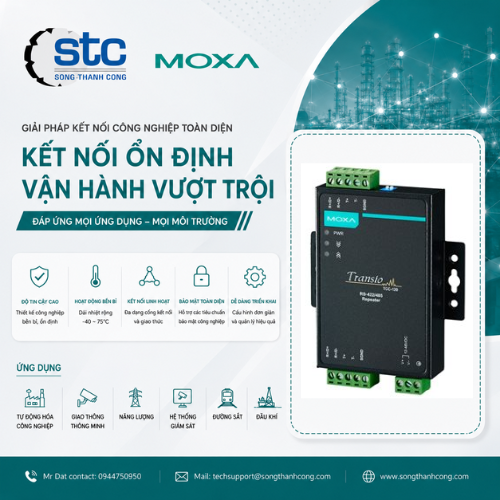

Moxa TCC-120/120I Bộ Lặp Và Chuyển Đổi RS-422/RS-485 Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa TCC-120/120I Series là dòng bộ lặp và chuyển đổi tín hiệu RS-422/RS-485 (RS-422/485 Converter & Repeater) được thiết kế để mở rộng khoảng cách truyền thông Serial, tăng cường tín hiệu và nâng cao độ ổn định cho các hệ thống truyền thông công nghiệp. Thiết bị phù hợp với các ứng dụng SCADA, PLC, RTU, Modbus RTU, hệ thống đo lường, điều khiển tự động và năng lượng, nơi cần truyền dữ liệu trên khoảng cách xa với độ tin cậy cao. (Moxa)

TCC-120 hỗ trợ khuếch đại tín hiệu RS-422 hoặc RS-485, đồng thời có thể chuyển đổi giữa RS-422 và RS-485. Thiết bị tích hợp công nghệ ADDC (Automatic Data Direction Control) giúp tự động điều khiển hướng truyền dữ liệu RS-485, hỗ trợ baud rate từ 50 bps đến 921.6 kbps và cả các tốc độ truyền không tiêu chuẩn. Ngoài ra, thiết bị còn được trang bị DIP Switch để lựa chọn điện trở kết thúc 120 Ω, giúp tối ưu chất lượng truyền thông trên đường truyền dài. (Moxa)

Phiên bản TCC-120I được tích hợp cách ly quang 2 kV, giúp bảo vệ thiết bị khỏi nhiễu điện, chênh lệch điện áp và hiện tượng Ground Loop trong môi trường công nghiệp. Thiết bị sử dụng nguồn 12–48 VDC, đầu nối Terminal Block, hỗ trợ DIN-Rail hoặc Wall Mount, vỏ kim loại chuẩn IP30 và được Moxa bảo hành chính hãng 5 năm. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/serial-to-serial-converters/tcc-120-120i-series

2. Ưu điểm nổi bật

Bộ lặp và chuyển đổi RS-422/RS-485 công nghiệp.
Mở rộng khoảng cách truyền thông RS-422/RS-485.
Chuyển đổi RS-422 ↔ RS-485.
Tích hợp ADDC tự động điều khiển hướng truyền RS-485.
Hỗ trợ baud rate 50 bps đến 921.6 kbps.
Hỗ trợ baud rate không tiêu chuẩn.
DIP Switch lựa chọn điện trở kết thúc 120 Ω.
Phiên bản TCC-120I cách ly quang 2 kV.
Đầu nối Terminal Block dễ đấu dây.
Lắp đặt DIN-Rail hoặc Wall Mount.
Nguồn cấp 12–48 VDC.
Vỏ kim loại chuẩn IP30.
Bảo hành chính hãng 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	TCC-120 / TCC-120I
Thương hiệu	Moxa
Loại thiết bị	RS-422/485 Converter & Repeater
Chuẩn Serial	RS-422, RS-485
Số cổng	2
Đầu nối	Terminal Block
Chức năng	Repeater, RS-422 ↔ RS-485 Converter
Baud rate	50 bps – 921.6 kbps
Điều khiển hướng RS-485	ADDC
Pull High/Low	1 kΩ / 150 kΩ
Điện trở kết thúc	N/A / 120 Ω / 120 kΩ
Cách ly	2 kV (TCC-120I)
Nguồn cấp	12–48 VDC
Dòng tiêu thụ	TCC-120: 65 mA @ 12 VDC; TCC-120I: 180 mA @ 12 VDC
Vỏ	Kim loại
Chuẩn bảo vệ	IP30
Lắp đặt	DIN-Rail hoặc Wall Mount
Kích thước	67 × 100.4 × 22 mm
Trọng lượng	148 g
Nhiệt độ hoạt động	-20 đến 60°C
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
TCC-120	Bộ lặp và chuyển đổi RS-422/RS-485
TCC-120I	Bộ lặp và chuyển đổi RS-422/RS-485, cách ly quang 2 kV

(Moxa)

5. Ứng dụng

Hệ thống SCADA.
PLC và RTU.
Mạng Modbus RTU.
Thiết bị đo lường công nghiệp.
Nhà máy sản xuất.
Hệ thống điều khiển quá trình.
Hệ thống năng lượng.
Tự động hóa tòa nhà.
Thu thập dữ liệu từ xa.
Mở rộng mạng truyền thông RS-422/RS-485.

6. Lợi ích khi sử dụng

Mở rộng khoảng cách truyền thông RS-422/RS-485 mà vẫn đảm bảo tín hiệu ổn định.
Tăng độ tin cậy của hệ thống truyền thông trong môi trường công nghiệp có nhiều nhiễu điện.
Phiên bản TCC-120I với cách ly quang 2 kV giúp bảo vệ thiết bị khỏi Ground Loop và chênh lệch điện áp.
Hỗ trợ ADDC giúp đơn giản hóa việc triển khai mạng RS-485 mà không cần điều khiển hướng truyền bằng phần mềm.
Thiết kế nhỏ gọn, lắp đặt DIN-Rail hoặc treo tường, phù hợp với hầu hết các tủ điều khiển công nghiệp. (Moxa)
