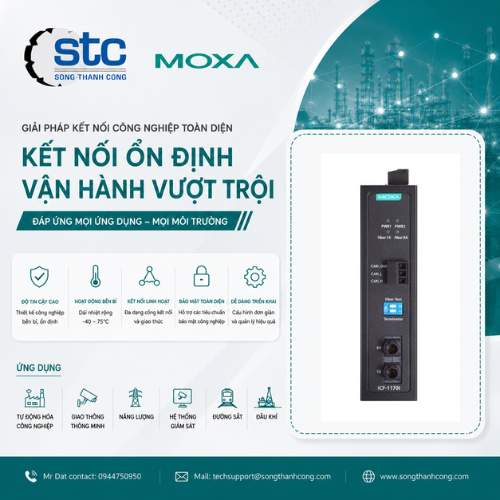

Moxa ICF-1170I Bộ Chuyển Đổi CAN Bus Sang Cáp Quang Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa ICF-1170I Series là dòng bộ chuyển đổi CAN Bus sang cáp quang (CAN-to-Fiber Converter) công nghiệp, được thiết kế để truyền tín hiệu CAN qua cáp quang, giúp mở rộng khoảng cách truyền thông, loại bỏ nhiễu điện từ và tăng độ tin cậy cho các hệ thống điều khiển công nghiệp. Thiết bị tuân thủ chuẩn ISO 11898, phù hợp với các ứng dụng CAN Bus, CANopen, DeviceNet, hệ thống giao thông, năng lượng, tự động hóa nhà máy và điều khiển phương tiện. (Moxa)

ICF-1170I chuyển đổi tín hiệu CAN sang cáp quang và ngược lại, hỗ trợ tốc độ truyền lên đến 1 Mbps. Thiết bị tích hợp cách ly quang 2 kV cho giao tiếp CAN, giúp bảo vệ hệ thống khỏi nhiễu điện, chênh lệch điện áp và Ground Loop. Ngoài ra, bộ chuyển đổi còn hỗ trợ Fiber Test Mode để kiểm tra nhanh chất lượng kết nối quang giữa hai thiết bị mà không cần thiết bị đo chuyên dụng. (Moxa)

ICF-1170I sử dụng cáp quang Multi-mode ST, truyền dữ liệu đến 5 km, hỗ trợ 2 nguồn cấp dự phòng 12–48 VDC, tiếp điểm Relay Alarm và điện trở kết thúc 120 Ω được cấu hình bằng DIP Switch. Thiết bị có phiên bản -T hoạt động trong dải nhiệt độ -40 đến 85°C, đáp ứng các yêu cầu khắt khe của môi trường công nghiệp. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/fieldbus-to-fiber-converters/icf-1170i-series

2. Ưu điểm nổi bật

Bộ chuyển đổi CAN Bus sang cáp quang công nghiệp.
Hỗ trợ chuẩn ISO 11898.
Tốc độ truyền lên đến 1 Mbps.
Truyền dữ liệu qua cáp quang đến 5 km.
Cách ly quang 2 kV tích hợp.
2 nguồn cấp dự phòng 12–48 VDC.
Fiber Test Mode kiểm tra kết nối quang.
DIP Switch cấu hình điện trở kết thúc 120 Ω.
Relay Alarm giám sát nguồn.
Thiết kế DIN-Rail, vỏ kim loại IP30.
Phiên bản nhiệt độ rộng -40 đến 85°C.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	ICF-1170I Series
Thương hiệu	Moxa
Loại thiết bị	CAN-to-Fiber Converter
Giao tiếp CAN	1 cổng CAN Bus
Chuẩn CAN	ISO 11898
Giao tiếp quang	100BaseFX Multi-mode ST
Khoảng cách truyền	5 km
Tốc độ CAN	Lên đến 1 Mbps
Cách ly CAN	2 kV
Điện trở kết thúc	120 Ω (DIP Switch)
Fiber Test Mode	Có
Nguồn cấp	12–48 VDC
Số nguồn	2 nguồn dự phòng
Alarm Relay	Có
Lắp đặt	DIN-Rail
Vỏ	Kim loại
Chuẩn bảo vệ	IP30
Kích thước	30.3 × 70 × 115 mm
Trọng lượng	178 g
Nhiệt độ hoạt động	0 đến 60°C; -40 đến 85°C (phiên bản -T)
Chứng nhận	CE, FCC, UL
MTBF	792,085 giờ
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
ICF-1170I-M-ST	Multi-mode ST, 0 đến 60°C
ICF-1170I-M-ST-T	Multi-mode ST, -40 đến 85°C

(Moxa)

5. Ứng dụng

Hệ thống CAN Bus công nghiệp.
CANopen.
DeviceNet.
Điều khiển phương tiện và xe chuyên dụng.
Giao thông thông minh (ITS).
Nhà máy sản xuất.
Hệ thống năng lượng.
Tự động hóa công nghiệp.
Robot công nghiệp.
Điều khiển từ xa qua cáp quang.

6. Lợi ích khi sử dụng

Mở rộng mạng CAN qua cáp quang, tăng khả năng truyền xa và ổn định.
Loại bỏ ảnh hưởng của nhiễu EMI/RFI và Ground Loop trong môi trường công nghiệp.
Tích hợp cách ly quang 2 kV, giúp bảo vệ thiết bị CAN Bus.
Nguồn dự phòng kép và Relay Alarm giúp nâng cao tính sẵn sàng của hệ thống.
Fiber Test Mode giúp kiểm tra và bảo trì hệ thống nhanh chóng, giảm thời gian dừng máy. (Moxa)
