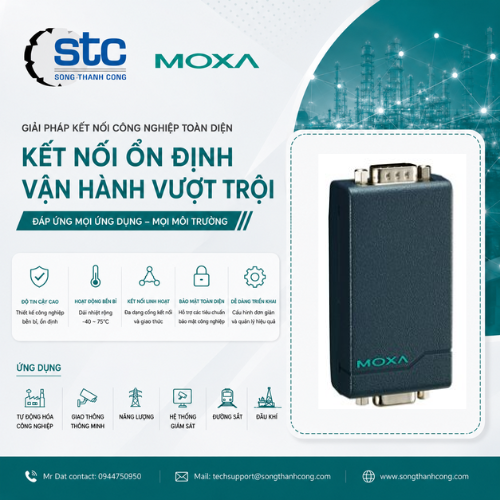

Moxa TCC-82 Bộ Cách Ly RS-232 Công Nghiệp 4kV Việt Nam

1. Mô tả sản phẩm

Moxa TCC-82 là dòng Serial Isolator (bộ cách ly tín hiệu Serial) chuyên dụng giúp bảo vệ và cách ly giao tiếp RS-232 giữa hai thiết bị Serial, ngăn ngừa các sự cố do chênh lệch điện áp, nhiễu điện, vòng lặp tiếp địa (Ground Loop), xung sét lan truyền và điện áp cao bất thường trong môi trường công nghiệp. Thiết bị được thiết kế nhỏ gọn, phù hợp cho các hệ thống tự động hóa, thiết bị đo lường, y tế và các ứng dụng yêu cầu độ ổn định cao. (moxa.com)

Moxa TCC-82 cung cấp cách ly quang hoàn toàn cho giao tiếp RS-232 hai chiều, bảo vệ đồng thời các đường tín hiệu TxD, RxD, RTS và CTS với mức cách ly lên đến 4 kV RMS trong 1 phút. Nhờ khả năng cách ly toàn bộ tín hiệu truyền thông, thiết bị giúp giảm thiểu lỗi truyền dữ liệu do nhiễu và bảo vệ các thiết bị RS-232 nhạy cảm khỏi hư hỏng do sự cố điện. (moxa.com)

Thiết bị hỗ trợ port-powered operation, có thể lấy nguồn trực tiếp từ tín hiệu RS-232 của thiết bị kết nối mà không cần nguồn ngoài trong nhiều ứng dụng. Khi cần thiết, TCC-82 có thể sử dụng nguồn ngoài 5–12 VDC để đảm bảo hoạt động ổn định với các thiết bị Serial công suất thấp hoặc dây truyền dài. Thiết kế nhỏ gọn dạng desktop giúp dễ dàng lắp đặt trong tủ điều khiển, bàn kỹ thuật hoặc hệ thống kiểm tra thiết bị. (moxa.com)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/serial-to-serial-converters/tcc-82

2. Ưu điểm nổi bật

Bộ cách ly RS-232 công nghiệp nhỏ gọn.
Cách ly quang hoàn toàn giữa hai thiết bị RS-232.
Bảo vệ 4 kV RMS trong 1 phút.
Cách ly 4 kênh tín hiệu:
- TxD
- RxD
- RTS
- CTS
Hỗ trợ truyền thông hai chiều.
Có thể lấy nguồn trực tiếp từ cổng RS-232.
Hỗ trợ nguồn ngoài 5–12 VDC.
Tự động nhận dạng tốc độ truyền (Automatic Baudrate Detection).
Hỗ trợ baud rate từ 50 bps đến 921.6 kbps.
Thiết kế nhỏ gọn, dễ triển khai.
Bảo hành chính hãng Moxa 5 năm. (moxa.com)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	TCC-82
Thương hiệu	Moxa
Loại thiết bị	RS-232 Serial Isolator
Chuẩn Serial	RS-232
Số cổng Serial	2
Đầu nối	DB9 Male / DB9 Female
Tín hiệu hỗ trợ	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Cách ly	Quang học
Điện áp cách ly	4 kV RMS trong 1 phút
Tốc độ truyền	50 bps – 921.6 kbps
Baudrate đặc biệt	Có hỗ trợ
Nguồn cấp	5–12 VDC
Port-powered	Có
Dòng tiêu thụ	20 mA
Bảo vệ ESD	Contact 4 kV, Air 8 kV
Vỏ	Nhựa
Cấp bảo vệ	IP30
Kích thước	42 × 80 × 23.6 mm
Lắp đặt	Desktop
Nhiệt độ hoạt động	0–60°C
Bảo hành	5 năm

(moxa.com)

4. Model phổ biến

Model	Đặc điểm
TCC-82	Bộ cách ly RS-232 hai chiều, cách ly 4kV
TCC-80	Bộ chuyển đổi RS-232 sang RS-422/485
TCC-80I	Bộ chuyển đổi RS-232 sang RS-422/485 có cách ly 2.5kV

(moxa.com)

5. Ứng dụng

Hệ thống PLC và điều khiển công nghiệp.
Thiết bị đo lường RS-232.
Máy CNC.
Thiết bị y tế.
Hệ thống SCADA.
Máy tính công nghiệp.
Thiết bị kiểm tra tự động (ATE).
Hệ thống thu thập dữ liệu.
Ứng dụng có nguy cơ nhiễu điện cao.
Kết nối Serial trong môi trường có chênh lệch điện thế.

6. Lợi ích khi sử dụng

Bảo vệ thiết bị RS-232 khỏi hư hỏng do điện áp cao, nhiễu và vòng lặp tiếp địa.
Tăng độ ổn định truyền thông trong môi trường công nghiệp nhiều nhiễu.
Không cần thay đổi thiết bị hiện có, chỉ cần bổ sung bộ cách ly giữa hai thiết bị Serial.
Giảm lỗi mất dữ liệu do nhiễu điện và xung điện.
Thiết kế nhỏ gọn, dễ tích hợp vào hệ thống điều khiển và thiết bị đo.
