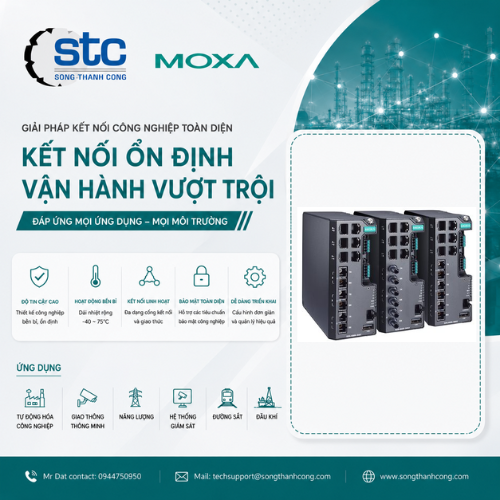

Moxa EDS-4009 Bộ Chuyển Mạch Ethernet Công Nghiệp Managed Layer 2 9 Cổng Việt Nam

1. Mô tả sản phẩm

Moxa EDS-4009 là bộ chuyển mạch Ethernet công nghiệp Managed Layer 2 9 cổng thuộc dòng EDS-4000 Series, được thiết kế dành cho các hệ thống SCADA, DCS, giám sát quy trình, giao thông thông minh (ITS), trạm điện, nhà máy thông minh (Industry 4.0), dầu khí và xử lý nước. Thiết bị được trang bị 6 cổng Fast Ethernet 10/100BaseT(X) và 3 cổng quang 100BaseFX (tùy chọn đầu nối SC Multi-mode, ST Multi-mode hoặc SC Single-mode), giúp mở rộng khoảng cách truyền dữ liệu và tăng độ ổn định cho hệ thống mạng công nghiệp. (Moxa)

EDS-4009 sử dụng hệ điều hành Managed Switch thế hệ mới của Moxa, hỗ trợ các công nghệ dự phòng Turbo Ring, Turbo Chain, RSTP/STP và MSTP, với thời gian phục hồi dưới 20 ms (250 switch) và dưới 50 ms đối với liên kết Gigabit. Thiết bị đạt chứng nhận IEC 62443-4-2 Security Level 2, đồng thời đáp ứng các tiêu chuẩn an ninh mạng hàng hải IACS UR E27 và IEC 61162-460, giúp tăng cường bảo mật cho hệ thống Ethernet công nghiệp. Switch tương thích với MXstudio, MXview One và MXconfig, đồng thời hỗ trợ các giao thức EtherNet/IP, PROFINET và Modbus TCP để tích hợp dễ dàng với PLC và hệ thống SCADA. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-managed-switches/eds-4009-series (Moxa)

2. Ưu điểm nổi bật

Managed Layer 2 Industrial Ethernet Switch với 9 cổng Ethernet.
6 cổng Fast Ethernet RJ45 và 3 cổng quang 100BaseFX.
Có các phiên bản Multi-mode SC, Multi-mode ST và Single-mode SC.
Hỗ trợ Turbo Ring, Turbo Chain, RSTP, STP và MSTP.
Thời gian phục hồi Turbo Ring < 20 ms (250 switch).
Hỗ trợ EtherNet/IP, PROFINET và Modbus TCP.
Đạt chứng nhận IEC 62443-4-2 Security Level 2 và IACS UR E27.
Quản lý bằng MXstudio, MXview One, MXconfig, Web GUI và CLI.
Có phiên bản LV (12/24/48 VDC), HV (110/220 VAC/VDC) và Wide Temperature (-40 đến 75°C).
Thiết kế IP40, vỏ kim loại, lắp DIN-rail.
Bảo hành chính hãng 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	EDS-4009
Thương hiệu	Moxa
Loại thiết bị	Managed Layer 2 Industrial Ethernet Switch
Cổng RJ45	6 × 10/100BaseT(X)
Cổng quang	3 × 100BaseFX (SC Multi-mode / ST Multi-mode / SC Single-mode tùy model)
Chuẩn Ethernet	IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.1D, IEEE 802.1w, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1X, IEEE 802.3ad
Redundancy	Turbo Ring, Turbo Chain, STP, RSTP, MSTP
Giao thức công nghiệp	EtherNet/IP, PROFINET, Modbus TCP
Tính năng quản lý	VLAN, QoS, SNMP v1/v2c/v3, IGMP Snooping, Link Aggregation, Port Mirroring, DHCP Option 82
Console	RS-232 RJ45, USB Type-A
Digital Input	1
Relay Output	1
Điện áp đầu vào	LV: 12/24/48 VDC (9.6–60 VDC); HV: 110/220 VAC hoặc 110/220 VDC (85–264 VAC, 88–300 VDC)
Chuẩn bảo vệ	IP40
Vật liệu vỏ	Kim loại
Kích thước	55 × 140 × 120 mm (SC); 55 × 140 × 132 mm (ST)
Kiểu lắp đặt	DIN-rail, Wall Mount (tùy chọn)
Nhiệt độ hoạt động	-10 đến 60°C
Phiên bản nhiệt độ rộng	-40 đến 75°C (T Models)
Chứng nhận	IEC 62443-4-2 SL2, IEC 61850-3, IEEE 1613, EN 50121-4, NEMA TS2, ATEX, IECEx, Class I Div 2, DNV, ABS, LR, NK
Bảo hành	5 năm

(Moxa)

4. Ứng dụng

Hệ thống SCADA và DCS
Giám sát quy trình công nghiệp
Nhà máy thông minh (Industry 4.0)
Trạm điện và lưới điện thông minh
Nhà máy xử lý nước và nước thải
Dầu khí và hóa chất
Giao thông thông minh (ITS)
Hệ thống hàng hải (Marine)
PLC Siemens, Rockwell, Mitsubishi, Omron và Schneider Electric
Mạng Ethernet công nghiệp sử dụng cáp quang

5. Lợi ích khi sử dụng

Kết hợp 6 cổng đồng và 3 cổng quang giúp truyền dữ liệu ổn định trên khoảng cách xa.
Đảm bảo tính liên tục của hệ thống nhờ Turbo Ring, Turbo Chain và MSTP.
Đáp ứng yêu cầu bảo mật công nghiệp với IEC 62443-4-2 Security Level 2.
Dễ dàng tích hợp với PLC và SCADA thông qua EtherNet/IP, PROFINET và Modbus TCP.
Quản lý tập trung bằng MXstudio, MXview One và MXconfig, giúp giảm thời gian cấu hình và bảo trì.
Thiết kế công nghiệp chuẩn IP40, hoạt động ổn định 24/7 trong môi trường khắc nghiệt. (Moxa)
