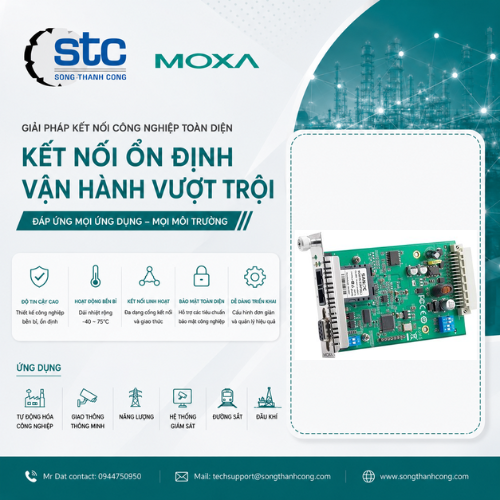

Moxa TCF-142-RM Module Chuyển Đổi RS-232/422/485 Sang Cáp Quang Cho Rack TRC-190 Việt Nam

1. Mô tả sản phẩm

Moxa TCF-142-RM Series là dòng module chuyển đổi Serial sang cáp quang (Serial-to-Fiber Converter Slide-in Module) được thiết kế dành riêng cho khung Rack TRC-190 (NRack System™). Thiết bị giúp chuyển đổi tín hiệu RS-232, RS-422 hoặc RS-485 sang cáp quang, mở rộng khoảng cách truyền thông và tăng khả năng chống nhiễu cho các hệ thống tự động hóa công nghiệp, SCADA, điện lực, giao thông và điều khiển từ xa. (Moxa)

Khác với dòng TCF-142 dạng độc lập, TCF-142-RM là module cắm (slide-in module), cho phép lắp nhiều bộ chuyển đổi trong cùng một chassis TRC-190 để quản lý tập trung, tiết kiệm không gian tủ điều khiển và đơn giản hóa việc bảo trì. Thiết bị hỗ trợ RS-232, RS-422 và RS-485, tốc độ truyền từ 50 bps đến 921.6 kbps, đồng thời tương thích cả các baud rate không tiêu chuẩn. (Moxa)

TCF-142-RM tích hợp công nghệ ADDC (Automatic Data Direction Control) giúp tự động điều khiển hướng truyền dữ liệu RS-485, hỗ trợ Automatic Baudrate Detection và cho phép truyền tín hiệu qua cáp quang với khoảng cách lên đến 5 km (Multi-mode) hoặc 40 km (Single-mode). Thiết bị còn hỗ trợ Point-to-Point và Fiber Ring, giúp nâng cao độ sẵn sàng của hệ thống truyền thông. (Moxa)

Với vỏ kim loại chuẩn IP30, khả năng chống nhiễu điện từ EMI/RFI, chống Ground Loop và bảo hành chính hãng 5 năm, TCF-142-RM là giải pháp lý tưởng cho các hệ thống truyền thông Serial tập trung trong môi trường công nghiệp. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/serial-to-fiber-converters/tcf-142-rm-series

2. Ưu điểm nổi bật

Module chuyển đổi RS-232/RS-422/RS-485 sang cáp quang.
Thiết kế Slide-in Module cho Rack TRC-190.
Hỗ trợ Point-to-Point và Fiber Ring.
Khoảng cách truyền lên đến 5 km (Multi-mode) hoặc 40 km (Single-mode).
Hỗ trợ Automatic Baudrate Detection.
Tốc độ truyền 50 bps đến 921.6 kbps.
Hỗ trợ baud rate không tiêu chuẩn.
Công nghệ ADDC tự động điều khiển hướng truyền RS-485.
Điều chỉnh điện trở Pull High/Low và Terminator cho RS-485.
Vỏ kim loại chuẩn IP30.
Bảo hành chính hãng 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	TCF-142-RM Series
Thương hiệu	Moxa
Loại thiết bị	Serial-to-Fiber Slide-in Module
Khung sử dụng	TRC-190 (NRack System™)
Chuẩn Serial	RS-232 / RS-422 / RS-485
Số cổng Serial	2
Đầu nối Serial	DB9 Female
Chuẩn cáp quang	Multi-mode / Single-mode
Đầu nối quang	ST hoặc SC
Khoảng cách truyền	5 km (MM), 40 km (SM)
Chế độ truyền	Point-to-Point, Fiber Ring
Baud Rate	50 bps đến 921.6 kbps
Điều khiển RS-485	ADDC
Pull High/Low	1 kΩ / 150 kΩ
Điện trở kết thúc	N/A, 120 Ω, 120 kΩ
Nguồn cấp	Qua chassis TRC-190
Vỏ	Kim loại
Chuẩn bảo vệ	IP30
Kích thước	86.8 × 136.5 × 21 mm
Trọng lượng	105 g
Nhiệt độ hoạt động	0 đến 60°C
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
TCF-142-M-ST-RM	Multi-mode, đầu nối ST
TCF-142-M-SC-RM	Multi-mode, đầu nối SC
TCF-142-S-ST-RM	Single-mode, đầu nối ST
TCF-142-S-SC-RM	Single-mode, đầu nối SC

(Moxa)

5. Ứng dụng

Hệ thống SCADA.
PLC và RTU.
Trạm điện và năng lượng.
Điều khiển giao thông.
Dầu khí.
Nhà máy sản xuất.
Hệ thống điều khiển từ xa.
Mạng Modbus RTU.
Thu thập dữ liệu công nghiệp.
Hệ thống Rack chuyển đổi Serial tập trung.

6. Lợi ích khi sử dụng

Quản lý tập trung nhiều bộ chuyển đổi Serial trong cùng một Rack TRC-190, tiết kiệm không gian và thuận tiện bảo trì.
Mở rộng khoảng cách truyền dữ liệu lên đến 40 km thông qua cáp quang.
Loại bỏ nhiễu điện từ và hiện tượng Ground Loop, nâng cao độ ổn định của hệ thống.
Hỗ trợ nhiều chuẩn Serial trên cùng một module, tăng tính linh hoạt khi triển khai.
Phù hợp cho các hệ thống công nghiệp yêu cầu hoạt động liên tục với độ tin cậy cao. (Moxa)
