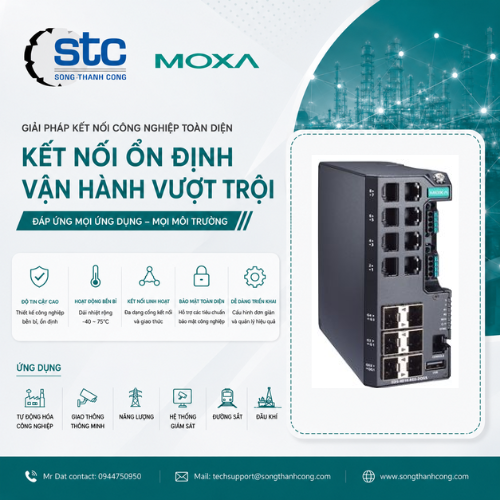

Moxa EDS-4014 Bộ Chuyển Mạch Ethernet Công Nghiệp Managed Layer 2 14 Cổng Việt Nam

1. Mô tả sản phẩm

Moxa EDS-4014 là bộ chuyển mạch Ethernet công nghiệp Managed Layer 2 14 cổng thuộc dòng EDS-4000 Series, được thiết kế cho các hệ thống SCADA, DCS, giao thông thông minh (ITS), giám sát video, năng lượng, trạm điện, dầu khí, xử lý nước và nhà máy thông minh (Industry 4.0). Thiết bị được trang bị 8 cổng Fast Ethernet 10/100BaseT(X), 4 khe cắm quang 100/1000BaseSFP và 2 khe cắm quang tốc độ cao 1000/2500BaseSFP, mang đến khả năng xây dựng mạng Backbone tốc độ cao với băng thông lên tới 2.5 Gbps, đáp ứng tốt các ứng dụng truyền tải dữ liệu lớn và thời gian thực. (Moxa)

EDS-4014 tích hợp các công nghệ dự phòng Turbo Ring, Turbo Chain, RSTP/STP và MSTP, cho thời gian phục hồi mạng dưới 20 ms (250 switch) và dưới 50 ms đối với các liên kết từ 1 Gbps trở lên. Thiết bị đạt chứng nhận IEC 62443-4-2 Security Level 2 cùng chứng nhận an ninh mạng hàng hải IACS UR E27 Rev.1 và IEC 61162-460, đáp ứng yêu cầu bảo mật của các hệ thống công nghiệp hiện đại. Ngoài ra, EDS-4014 hỗ trợ MXstudio, MXview One, MXconfig, cùng các giao thức EtherNet/IP, PROFINET IO Device và Modbus TCP, giúp tích hợp dễ dàng với PLC, HMI và hệ thống SCADA. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-network-infrastructure/ethernet-switches/layer-2-managed-switches/eds-4014-series (Moxa)

2. Ưu điểm nổi bật

Managed Layer 2 Industrial Ethernet Switch với 14 cổng Ethernet.
8 cổng 10/100BaseT(X).
4 khe cắm 100/1000BaseSFP.
2 khe cắm 1000/2500BaseSFP hỗ trợ Backbone tốc độ 2.5 Gbps.
Hỗ trợ Turbo Ring, Turbo Chain, RSTP, STP và MSTP.
Thời gian phục hồi Turbo Ring < 20 ms, Gigabit Ring < 50 ms.
Hỗ trợ EtherNet/IP, PROFINET IO Device và Modbus TCP.
Đạt chứng nhận IEC 62443-4-2 Security Level 2 và IACS UR E27 Rev.1.
Hỗ trợ MXstudio, MXview One và MXconfig.
Có các phiên bản LV, HV và Wide Temperature (-40 đến 75°C).
Thiết kế công nghiệp nhỏ gọn, phù hợp lắp DIN-rail.
Bảo hành chính hãng 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	EDS-4014
Thương hiệu	Moxa
Loại thiết bị	Managed Layer 2 Industrial Ethernet Switch
Cổng RJ45	8 × 10/100BaseT(X)
Cổng quang Gigabit	4 × 100/1000BaseSFP
Cổng quang 2.5G	2 × 1000/2500BaseSFP
Chuẩn Ethernet	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3bz, IEEE 802.3x, IEEE 802.3ad, IEEE 802.1D, IEEE 802.1Q, IEEE 802.1w, IEEE 802.1p, IEEE 802.1X
Redundancy	Turbo Ring, Turbo Chain, STP, RSTP, MSTP
Giao thức công nghiệp	EtherNet/IP, PROFINET IO Device, Modbus TCP
Tính năng quản lý	VLAN, QoS, SNMP v1/v2c/v3, IGMP Snooping, Link Aggregation (LACP), Port Mirroring, DHCP Option 82
Chứng nhận bảo mật	IEC 62443-4-2 Security Level 2
Điện áp đầu vào	LV: 9.6–60 VDC; HV: 85–264 VAC hoặc 88–300 VDC
Chuẩn bảo vệ	IP30
Kiểu lắp đặt	DIN-rail
Nhiệt độ hoạt động	-10 đến 60°C
Phiên bản nhiệt độ rộng	-40 đến 75°C (T Models)
MTBF	1.003.814 giờ (LV); 489.769 giờ (HV)
Bảo hành	5 năm

(Moxa)

4. Ứng dụng

Hệ thống SCADA và DCS
Nhà máy thông minh (Industry 4.0)
Hệ thống giám sát video công nghiệp
Giao thông thông minh (ITS)
Trạm điện và lưới điện thông minh
Nhà máy xử lý nước và nước thải
Dầu khí và hóa chất
Trung tâm điều khiển công nghiệp
PLC Siemens, Rockwell, Mitsubishi, Omron và Schneider Electric
Hệ thống Backbone quang tốc độ cao 2.5G

5. Lợi ích khi sử dụng

2 cổng quang 2.5G SFP giúp tăng đáng kể băng thông Backbone so với các switch Gigabit truyền thống.
Kết hợp 4 cổng Gigabit SFP và 8 cổng Fast Ethernet, phù hợp cho mạng phân tầng trong nhà máy.
Đảm bảo hoạt động liên tục nhờ Turbo Ring, Turbo Chain và MSTP.
Đáp ứng yêu cầu bảo mật công nghiệp với IEC 62443-4-2 Security Level 2.
Quản lý tập trung bằng MXstudio, MXview One và MXconfig, giúp giảm thời gian cấu hình và bảo trì.
Thiết kế công nghiệp bền bỉ, hoạt động ổn định 24/7 trong các môi trường khắc nghiệt. (Moxa)
