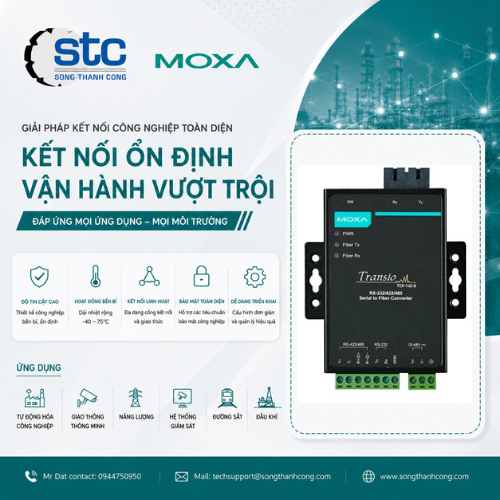

Moxa TCF-142 Bộ Chuyển Đổi RS-232/422/485 Sang Cáp Quang Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa TCF-142 Series là dòng Serial-to-Fiber Converter công nghiệp cho phép chuyển đổi tín hiệu RS-232, RS-422 hoặc RS-485 sang cáp quang, giúp mở rộng khoảng cách truyền thông, tăng khả năng chống nhiễu và nâng cao độ tin cậy cho các hệ thống truyền dữ liệu công nghiệp. Thiết bị phù hợp cho SCADA, PLC, RTU, Modbus RTU, nhà máy sản xuất, giao thông thông minh, năng lượng và các hệ thống điều khiển từ xa. (Moxa)

TCF-142 hỗ trợ RS-232, RS-422 và RS-485 trên cùng một thiết bị (lựa chọn bằng DIP Switch), hỗ trợ truyền dữ liệu với tốc độ lên đến 921.6 kbps, tự động nhận dạng tốc độ truyền (Automatic Baudrate Detection) và tích hợp công nghệ ADDC (Automatic Data Direction Control) giúp tự động điều khiển hướng truyền dữ liệu RS-485. Thiết bị có thể truyền dữ liệu lên đến 5 km với cáp quang Multi-mode hoặc 40 km với cáp quang Single-mode. (Moxa)

Một ưu điểm nổi bật của TCF-142 là hỗ trợ Fiber Ring, cho phép xây dựng mạng vòng quang với tổng chiều dài lên đến 100 km, tăng tính sẵn sàng của hệ thống. Thiết bị còn giúp loại bỏ ảnh hưởng của EMI/RFI, chống ăn mòn điện hóa và Ground Loop, đảm bảo truyền dữ liệu ổn định trong môi trường công nghiệp khắc nghiệt. Ngoài ra, dòng sản phẩm còn có các phiên bản -T hoạt động trong dải nhiệt độ -40 đến 75°C. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/serial-converters/serial-to-fiber-converters/tcf-142-series

2. Ưu điểm nổi bật

Bộ chuyển đổi RS-232/422/485 sang cáp quang công nghiệp.
Hỗ trợ RS-232, RS-422 và RS-485.
Khoảng cách truyền 5 km (Multi-mode) hoặc 40 km (Single-mode).
Hỗ trợ Fiber Ring lên đến 100 km.
Tốc độ truyền lên đến 921.6 kbps.
Automatic Baudrate Detection.
ADDC tự động điều khiển hướng truyền RS-485.
Giảm nhiễu EMI/RFI và chống Ground Loop.
Hỗ trợ điện trở kết thúc 120 Ω và Pull High/Low.
Phiên bản nhiệt độ rộng -40 đến 75°C.
Vỏ kim loại chuẩn IP30.
Bảo hành chính hãng 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	TCF-142 Series
Thương hiệu	Moxa
Loại thiết bị	Serial-to-Fiber Converter
Chuẩn Serial	RS-232 / RS-422 / RS-485
Số cổng Serial	1
Đầu nối Serial	Terminal Block 7 chân
Giao tiếp quang	ST hoặc SC
Loại cáp quang	Multi-mode / Single-mode
Khoảng cách truyền	5 km (MM), 40 km (SM)
Chế độ truyền	Point-to-Point, Fiber Ring
Baud Rate	50 bps đến 921.6 kbps
Điều khiển RS-485	ADDC
Điện trở kết thúc	N/A, 120 Ω, 120 kΩ
Pull High/Low	1 kΩ / 150 kΩ
Nguồn cấp	12–48 VDC
Vỏ	Kim loại
Chuẩn bảo vệ	IP30
Lắp đặt	Wall Mount
Kích thước	67 × 100 × 22 mm
Nhiệt độ hoạt động	0 đến 60°C; -40 đến 75°C (phiên bản -T)
MTBF	780,480 giờ
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
TCF-142-M-ST	Multi-mode, đầu nối ST
TCF-142-M-SC	Multi-mode, đầu nối SC
TCF-142-S-ST	Single-mode, đầu nối ST
TCF-142-S-SC	Single-mode, đầu nối SC
TCF-142-M-ST-T	Multi-mode ST, nhiệt độ rộng
TCF-142-M-SC-T	Multi-mode SC, nhiệt độ rộng
TCF-142-S-ST-T	Single-mode ST, nhiệt độ rộng
TCF-142-S-SC-T	Single-mode SC, nhiệt độ rộng

(Moxa)

5. Ứng dụng

Hệ thống SCADA.
PLC và RTU.
Modbus RTU.
Nhà máy sản xuất.
Trạm điện.
Giao thông thông minh (ITS).
Hệ thống giám sát từ xa.
Nhà máy nước.
Dầu khí.
Truyền thông Serial khoảng cách xa.

6. Lợi ích khi sử dụng

Mở rộng khoảng cách truyền dữ liệu Serial lên đến 40 km mà vẫn đảm bảo tín hiệu ổn định.
Loại bỏ ảnh hưởng của nhiễu điện từ và Ground Loop nhờ sử dụng cáp quang.
Hỗ trợ nhiều chuẩn Serial trên cùng một thiết bị, giúp giảm chi phí đầu tư.
Cho phép xây dựng mạng Fiber Ring tăng độ sẵn sàng và tính ổn định của hệ thống.
Thiết kế công nghiệp chắc chắn, phù hợp cho các hệ thống tự động hóa và truyền thông công nghiệp hoạt động liên tục. (Moxa)
