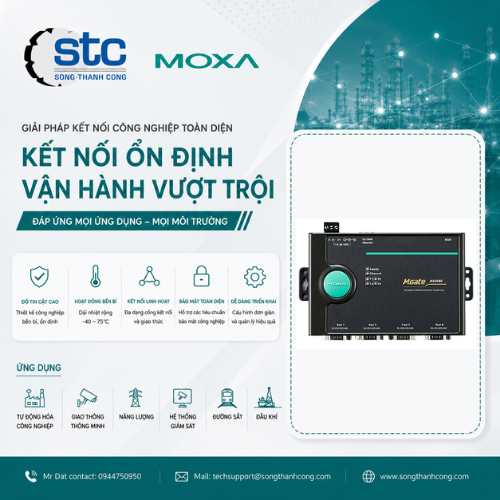

Moxa MGate MB3480 Bộ Chuyển Đổi Modbus RTU/ASCII Sang Modbus TCP Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa MGate MB3480 là bộ chuyển đổi Modbus RTU/ASCII sang Modbus TCP (Serial-to-Ethernet Modbus Gateway) được thiết kế để tích hợp các thiết bị Modbus nối tiếp vào mạng Ethernet công nghiệp. Thiết bị giúp PLC, HMI, SCADA và các hệ thống điều khiển truy cập dữ liệu từ các thiết bị Modbus RTU/ASCII thông qua mạng TCP/IP mà không cần thay đổi hạ tầng hiện có. Với 4 cổng Serial, MGate MB3480 là lựa chọn lý tưởng cho các hệ thống yêu cầu kết nối số lượng lớn thiết bị Modbus trong nhà máy, năng lượng, xử lý nước và tự động hóa công nghiệp. (Moxa)

MGate MB3480 được trang bị 1 cổng Ethernet 10/100Base-T(X) và 4 cổng Serial RS-232/422/485, hỗ trợ chuyển đổi hai chiều giữa Modbus TCP và Modbus RTU/ASCII. Thiết bị cho phép tối đa 16 Modbus TCP Masters, 32 yêu cầu đồng thời trên mỗi Master và kết nối đồng thời 124 thiết bị Modbus Serial Slave (31 thiết bị trên mỗi cổng Serial), đáp ứng tốt các hệ thống điều khiển quy mô lớn. (Moxa)

Ngoài ra, MGate MB3480 hỗ trợ Auto Device Routing, định tuyến theo TCP Port, IP Address hoặc ID Mapping, giúp cấu hình linh hoạt và giảm thời gian triển khai. Thiết bị được quản lý thông qua Web Console, MGate Manager, Device Search Utility (DSU), MCC Tool và Telnet, đồng thời hỗ trợ HTTPS, SNMPv3 và được bảo hành chính hãng 5 năm. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-mb3180-mb3280-mb3480-series

2. Ưu điểm nổi bật

Chuyển đổi Modbus RTU/ASCII sang Modbus TCP.
1 cổng Ethernet 10/100Base-T(X).
4 cổng Serial RS-232/422/485.
Hỗ trợ Auto Device Routing.
Định tuyến theo TCP Port, IP Address hoặc ID Mapping.
Hỗ trợ 16 Modbus TCP Masters.
Tối đa 32 yêu cầu đồng thời trên mỗi Master.
Hỗ trợ 124 Modbus RTU/ASCII Slave.
Quản lý qua Web Console, MGate Manager, Device Search Utility, MCC Tool và Telnet.
Hỗ trợ HTTPS, SNMPv1/v2c/v3.
Cách ly Ethernet 1.5 kV.
Thiết kế công nghiệp chuẩn IP30.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	MGate MB3480
Thương hiệu	Moxa
Loại thiết bị	Serial-to-Ethernet Modbus Gateway
Cổng Ethernet	1 × 10/100Base-T(X) RJ45
Cổng Serial	4 × RS-232/422/485 (DB9 Male)
Giao thức Ethernet	Modbus TCP Client/Server
Giao thức Serial	Modbus RTU/ASCII Master/Slave
Số Modbus TCP Masters	16
Số yêu cầu đồng thời	32 yêu cầu/Master
Số Modbus Serial Slaves	124 (31 Slave mỗi cổng Serial)
Tốc độ Baud	50 bps đến 921.6 kbps
Cách ly Ethernet	1.5 kV
Nguồn cấp	12 đến 48 VDC
Dòng tiêu thụ	365 mA @ 12 VDC
Vỏ	Kim loại
Chuẩn bảo vệ	IP30
Kích thước	35.5 × 102.7 × 157.2 mm
Trọng lượng	740 g
Lắp đặt	Gắn tường (tùy chọn DIN-Rail với DK-35A)
Nhiệt độ hoạt động	0 đến 55°C
MTBF	1.213.993 giờ
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
MGate MB3480	4 cổng Serial RS-232/422/485, 1 cổng Ethernet

(Moxa)

5. Ứng dụng

Kết nối thiết bị Modbus RTU/ASCII với mạng Ethernet.
Hệ thống SCADA.
PLC và HMI.
Nhà máy sản xuất.
Hệ thống quản lý năng lượng.
Trạm xử lý nước và nước thải.
Dây chuyền tự động hóa.
Ngành dầu khí.
Hệ thống giám sát công nghiệp.
Điều khiển thiết bị từ xa.

(Moxa)

6. Lợi ích khi sử dụng

Kết nối đồng thời tới 124 thiết bị Modbus RTU/ASCII, phù hợp với các hệ thống quy mô lớn.
Giảm chi phí đầu tư nhờ tích hợp 4 cổng Serial trên cùng một gateway.
Auto Device Routing giúp cấu hình nhanh, giảm thời gian triển khai và bảo trì.
Công cụ quản lý trực quan giúp kỹ sư dễ dàng giám sát, cấu hình và xử lý sự cố.
Thiết kế công nghiệp bền bỉ, hoạt động ổn định với nguồn 12–48 VDC, chuẩn IP30 và bảo hành chính hãng Moxa 5 năm. (Moxa)
