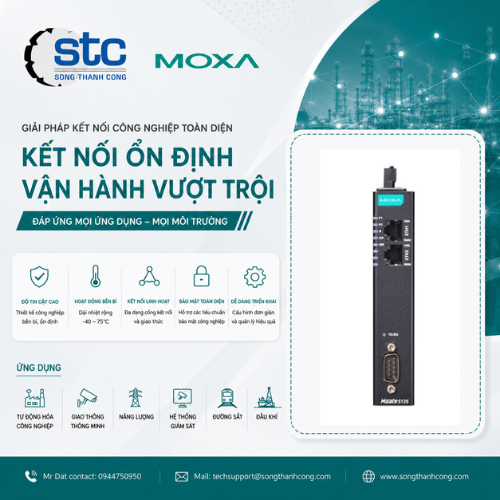

Moxa MGate 5135 Bộ Chuyển Đổi Modbus Sang EtherNet/IP Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa MGate 5135 là bộ chuyển đổi giao thức Modbus RTU/ASCII/TCP sang EtherNet/IP (Modbus to EtherNet/IP Gateway) được thiết kế để tích hợp các thiết bị Modbus vào hệ thống điều khiển sử dụng giao thức EtherNet/IP. Thiết bị đóng vai trò là EtherNet/IP Adapter và Modbus Client (Master), cho phép PLC, PAC và hệ thống SCADA hỗ trợ EtherNet/IP dễ dàng thu thập dữ liệu từ các thiết bị Modbus hiện có mà không cần thay đổi kiến trúc hệ thống. (Moxa)

MGate 5135 được trang bị 2 cổng Ethernet 10/100Base-T(X) và 1 cổng Serial RS-232/422/485, hỗ trợ Ethernet Cascading và Dual Subnet giúp triển khai mạng linh hoạt. Gateway có khả năng kết nối tối đa 31 Modbus RTU/ASCII Servers, 32 Modbus TCP Servers, hỗ trợ 128 lệnh Modbus, cùng 4 kết nối EtherNet/IP Scanner với tổng dung lượng dữ liệu đầu vào và đầu ra lên đến 1.984 bytes. (Moxa)

Thiết bị tích hợp Traffic Monitor, Protocol Diagnostics, Tag View, Offline Configuration bằng CSV, khe microSD để sao lưu cấu hình, 2 nguồn cấp dự phòng 12–48 VDC, Relay Alarm, cách ly 2 kV cho cổng Serial và đạt chuẩn bảo mật với HTTPS, SNMPv3, TLS 1.3. Với thiết kế công nghiệp chuẩn IP30 và phiên bản nhiệt độ rộng -40 đến 75°C, MGate 5135 là giải pháp lý tưởng cho các ứng dụng tự động hóa nhà máy, năng lượng, dầu khí và xử lý nước. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/ethernet-ip-gateways/mgate-5135-5435-series

2. Ưu điểm nổi bật

Chuyển đổi Modbus RTU/ASCII/TCP sang EtherNet/IP.
Hoạt động như EtherNet/IP Adapter.
Hỗ trợ Modbus RTU/ASCII Client (Master) và Modbus TCP Client.
2 cổng Ethernet 10/100Base-T(X).
1 cổng Serial RS-232/422/485.
Hỗ trợ Ethernet Cascading và Dual Subnet.
Hỗ trợ Offline Configuration bằng tệp CSV.
Tích hợp Traffic Monitor, Protocol Diagnostics và Tag View.
Hỗ trợ microSD sao lưu và phục hồi cấu hình.
2 nguồn cấp dự phòng 12–48 VDC.
Relay Alarm cảnh báo sự cố.
Cách ly Serial 2 kV, cách ly Ethernet 1.5 kV.
Hỗ trợ HTTPS, SNMPv3, TLS 1.3.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	MGate 5135
Thương hiệu	Moxa
Loại thiết bị	Modbus to EtherNet/IP Gateway
Cổng Ethernet	2 × 10/100Base-T(X) RJ45
Cổng Serial	1 × RS-232/422/485 (DB9 Male)
Giao thức Ethernet	EtherNet/IP Adapter, Modbus TCP Client
Giao thức Serial	Modbus RTU/ASCII Client
Modbus RTU/ASCII Servers	Tối đa 31
Modbus TCP Servers	Tối đa 32
Số lệnh Modbus	128
EtherNet/IP Scanner Connections	4
Input Data Size	1.984 bytes
Output Data Size	1.984 bytes
Tốc độ Serial	300 bps đến 921.6 kbps
Khe nhớ	microSD (tối đa 32 GB)
Cách ly Ethernet	1.5 kV
Cách ly Serial	2 kV
Nguồn cấp	12–48 VDC
Relay Alarm	1 Relay Output
Chuẩn bảo vệ	IP30
Vỏ	Kim loại
Kích thước	25 × 90 × 130 mm
Trọng lượng	294 g
Lắp đặt	DIN-Rail
Nhiệt độ hoạt động	-10 đến 60°C (chuẩn), -40 đến 75°C (phiên bản -T)
MTBF	1.240.821 giờ
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
MGate 5135	Nhiệt độ tiêu chuẩn (-10 đến 60°C)
MGate 5135-T	Nhiệt độ rộng (-40 đến 75°C)

(Moxa)

5. Ứng dụng

Tích hợp thiết bị Modbus vào hệ thống EtherNet/IP.
PLC Rockwell Automation và Allen-Bradley.
Hệ thống SCADA.
Tự động hóa nhà máy.
Hệ thống xử lý nước và nước thải.
Ngành năng lượng.
Dầu khí.
Điều khiển quy trình.
Nhà máy sản xuất thông minh.
Hệ thống giám sát công nghiệp.

(Moxa)

6. Lợi ích khi sử dụng

Kết nối nhanh các thiết bị Modbus hiện có với mạng EtherNet/IP mà không cần thay thế phần cứng.
Hỗ trợ Ethernet Cascading và Dual Subnet, giúp triển khai mạng linh hoạt và tiết kiệm chi phí.
Công cụ Traffic Monitor, Protocol Diagnostics và Tag View giúp giảm thời gian cấu hình và xử lý sự cố.
Hỗ trợ Offline Configuration bằng tệp CSV, phù hợp với các dự án có nhiều thiết bị.
Thiết kế công nghiệp với nguồn dự phòng, cách ly 2 kV, TLS 1.3 và bảo hành 5 năm, đảm bảo vận hành ổn định trong môi trường khắc nghiệt. (Moxa)
