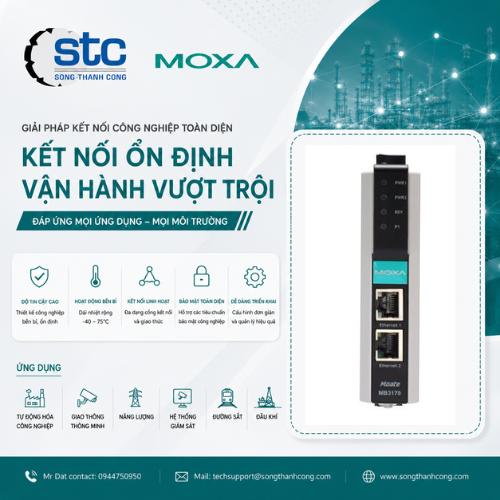

Moxa MGate MB3170 Bộ Chuyển Đổi Modbus RTU/ASCII Sang Modbus TCP Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa MGate MB3170 là bộ chuyển đổi Modbus RTU/ASCII sang Modbus TCP (Serial-to-Ethernet Modbus Gateway) được thiết kế để kết nối các thiết bị Modbus nối tiếp với mạng Ethernet công nghiệp. Thiết bị hỗ trợ chuyển đổi dữ liệu hai chiều giữa Modbus TCP, Modbus RTU và Modbus ASCII, giúp PLC, HMI, SCADA và các hệ thống điều khiển dễ dàng truy cập dữ liệu từ các thiết bị Modbus mà không cần thay đổi hạ tầng hiện có. (moxa.com)

MGate MB3170 được trang bị 2 cổng Ethernet 10/100Base-T(X) (1 cổng mạng và 1 cổng Ethernet Cascade) cùng 1 cổng Serial RS-232/422/485, hỗ trợ đồng thời kết nối 32 Modbus TCP Clients, xếp hàng 32 yêu cầu cho mỗi Client, giao tiếp Modbus Serial Master tới Serial Slave, đồng thời hỗ trợ Auto Device Routing, định tuyến theo TCP Port, IP Address và Agent Mode giúp tăng tốc độ phản hồi nhờ cơ chế lưu bộ nhớ đệm (cache). (moxa.com)

Ngoài ra, MGate MB3170 còn tích hợp Modbus Diagnostics, Traffic Monitor, Device Search Utility, MGate Manager, hỗ trợ SNMP, HTTPS, cấu hình qua Web Console và Telnet. Thiết bị có chuẩn bảo vệ IP30, cách ly Ethernet 1.5 kV, MTBF cao và bảo hành chính hãng Moxa 5 năm, phù hợp cho các hệ thống tự động hóa công nghiệp yêu cầu độ ổn định cao. (moxa.com)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-mb3170-mb3270-series

2. Ưu điểm nổi bật

Chuyển đổi Modbus RTU/ASCII sang Modbus TCP.
2 cổng Ethernet 10/100Base-T(X) (Ethernet Cascade).
1 cổng Serial RS-232/422/485.
Hỗ trợ 32 Modbus TCP Clients.
Xếp hàng 32 yêu cầu trên mỗi Client.
Hỗ trợ Agent Mode tăng tốc truy cập dữ liệu.
Auto Device Routing giúp cấu hình nhanh.
Hỗ trợ Modbus Serial Master ↔ Serial Slave.
Tích hợp Traffic Monitor và Modbus Diagnostics.
Quản lý qua Web Console, MGate Manager, Device Search Utility.
Hỗ trợ HTTPS, SNMP, Telnet.
Cách ly Ethernet 1.5 kV.
Chuẩn bảo vệ IP30.
Bảo hành chính hãng Moxa 5 năm. (moxa.com)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	MGate MB3170
Thương hiệu	Moxa
Loại thiết bị	Modbus TCP Gateway
Cổng Ethernet	2 × 10/100Base-T(X) RJ45
Ethernet Cascade	Có
Cổng Serial	1 × RS-232/422/485
Giao thức Ethernet	Modbus TCP Client/Server
Giao thức Serial	Modbus RTU/ASCII Master/Slave
Modbus TCP Clients	32
Số yêu cầu đồng thời	32 yêu cầu/Client
Tốc độ Serial	50 bps đến 921.6 kbps
Cách ly Ethernet	1.5 kV
Nguồn cấp	12 đến 48 VDC
Vỏ	Kim loại
Chuẩn bảo vệ	IP30
Kích thước	29 × 89.2 × 124.5 mm
Trọng lượng	360 g
Lắp đặt	DIN-Rail hoặc gắn tường
Nhiệt độ hoạt động	0 đến 60°C
MTBF	1.662.526 giờ
Bảo hành	5 năm

(moxa.com)

4. Model phổ biến

Model	Đặc điểm
MGate MB3170	1 cổng Serial RS-232/422/485, 2 cổng Ethernet (Cascade)
MGate MB3170I	Phiên bản cách ly 2 kV cho cổng Serial

(moxa.com)

5. Ứng dụng

Kết nối thiết bị Modbus RTU/ASCII với mạng Ethernet.
Hệ thống SCADA.
PLC và HMI.
Nhà máy sản xuất.
Hệ thống quản lý năng lượng.
Trạm xử lý nước và nước thải.
Điều khiển dây chuyền sản xuất.
Dầu khí.
Giám sát thiết bị công nghiệp.
Hệ thống tự động hóa nhà máy.

(moxa.com)

6. Lợi ích khi sử dụng

Chuyển đổi nhanh hệ thống Modbus RTU/ASCII sang Modbus TCP mà không cần thay thế thiết bị hiện có.
Agent Mode giúp giảm thời gian phản hồi nhờ chủ động thu thập và lưu dữ liệu từ thiết bị Modbus.
Ethernet Cascade giúp mở rộng mạng dễ dàng và giảm chi phí triển khai.
Công cụ chẩn đoán và giám sát tích hợp giúp rút ngắn thời gian cấu hình và xử lý sự cố.
Thiết kế công nghiệp bền bỉ với chuẩn IP30, MTBF cao và bảo hành chính hãng Moxa 5 năm. (moxa.com)
