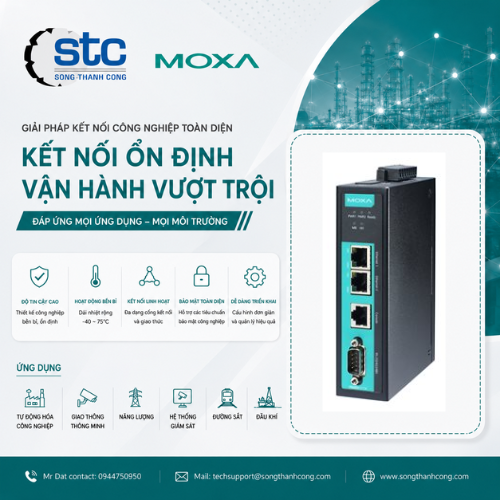

Moxa MGate 5114 Bộ Chuyển Đổi Modbus RTU/ASCII/TCP Sang IEC 60870-5-101/104 Việt Nam

1. Mô tả sản phẩm

Moxa MGate 5114 là bộ chuyển đổi giao thức công nghiệp (Protocol Gateway) được thiết kế để kết nối các thiết bị Modbus RTU/ASCII/TCP với hệ thống IEC 60870-5-101 và IEC 60870-5-104, đáp ứng nhu cầu truyền thông trong các ứng dụng điện lực, SCADA, trạm biến áp, năng lượng tái tạo và hạ tầng công nghiệp. Thiết bị giúp tích hợp các thiết bị Modbus vào hệ thống IEC 60870 mà không cần thay đổi hạ tầng hiện có. (Moxa)

MGate 5114 hỗ trợ Modbus RTU/ASCII Master & Slave, Modbus TCP Client & Server, IEC 60870-5-101 Master/Slave (Balanced/Unbalanced) và IEC 60870-5-104 Client/Server. Thiết bị được trang bị 2 cổng Ethernet 10/100Base-T(X), 1 cổng Serial RS-232/422/485, hỗ trợ Ethernet Cascading, giao diện cấu hình Web Wizard cùng các công cụ Traffic Monitoring và Protocol Diagnostics, giúp triển khai và bảo trì hệ thống dễ dàng hơn. (Moxa)

Ngoài ra, MGate 5114 còn tích hợp khe microSD để sao lưu cấu hình và lưu nhật ký sự kiện, hỗ trợ HTTPS, SSH, SNMP v1/v2c/v3, Dual DC Power Input, Relay Output, cổng Serial cách ly 2 kV, chuẩn bảo vệ IP30 và phiên bản nhiệt độ rộng -40 đến 75°C. Với bảo hành chính hãng Moxa 5 năm, thiết bị mang đến giải pháp truyền thông ổn định và tin cậy cho các hệ thống công nghiệp. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5114-series

2. Ưu điểm nổi bật

Chuyển đổi Modbus RTU/ASCII/TCP sang IEC 60870-5-101/104.
Hỗ trợ IEC 60870-5-101 Master & Slave.
Hỗ trợ IEC 60870-5-104 Client & Server.
Hỗ trợ Modbus RTU/ASCII Master & Slave.
Hỗ trợ Modbus TCP Client & Server.
2 cổng Ethernet 10/100Base-T(X).
1 cổng Serial RS-232/422/485 cách ly 2 kV.
Ethernet Cascading giúp đơn giản hóa việc đi dây.
Traffic Monitoring và Protocol Diagnostics.
Khe microSD sao lưu cấu hình và Event Log.
Dual Power Input và Relay Output.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	MGate 5114
Thương hiệu	Moxa
Loại thiết bị	IEC 60870-5-101/104 Protocol Gateway
Cổng Ethernet	2 × 10/100Base-T(X) RJ45
Cổng Serial	1 × RS-232/422/485
Giao thức Modbus	RTU/ASCII Master & Slave, TCP Client & Server
Giao thức IEC	IEC 60870-5-101 Master/Slave, IEC 60870-5-104 Client/Server
Khe nhớ	microSD (tối đa 32 GB)
Bảo mật	HTTPS, SSH, SNMP v1/v2c/v3
Nguồn cấp	12 đến 48 VDC
Relay Output	1 Relay
Chuẩn bảo vệ	IP30
Vỏ	Kim loại
Lắp đặt	Thanh DIN-Rail
Nhiệt độ hoạt động	0 đến 60°C
Phiên bản nhiệt độ rộng	-40 đến 75°C (-T)
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
MGate 5114	Phiên bản tiêu chuẩn, nhiệt độ hoạt động 0 đến 60°C
MGate 5114-T	Phiên bản nhiệt độ rộng, hoạt động từ -40 đến 75°C

(Moxa)

5. Ứng dụng

Kết nối thiết bị Modbus với hệ thống IEC 60870-5-101/104.
Hệ thống SCADA ngành điện.
Trạm biến áp và lưới điện thông minh.
Nhà máy điện và năng lượng tái tạo.
Hệ thống xử lý nước và nước thải.
Dầu khí và hóa chất.
Thu thập dữ liệu từ thiết bị Modbus về trung tâm điều khiển.
Tự động hóa hạ tầng công nghiệp. (Moxa)

6. Lợi ích khi sử dụng

Tích hợp nhanh thiết bị Modbus vào hệ thống IEC 60870-5-101/104 mà không cần thay thế thiết bị hiện hữu.
Giảm chi phí triển khai và nâng cấp hệ thống truyền thông công nghiệp.
Dễ dàng cấu hình, giám sát và xử lý sự cố nhờ giao diện Web và công cụ chẩn đoán tích hợp.
Đảm bảo truyền thông ổn định với nguồn cấp dự phòng, cổng Serial cách ly 2 kV và thiết kế công nghiệp IP30.
Phù hợp cho các dự án điện lực, SCADA và tự động hóa yêu cầu độ tin cậy cao. (Moxa)

Moxa MGate 5114 là giải pháp chuyển đổi giao thức giữa Modbus và IEC 60870-5-101/104 đáng tin cậy, giúp doanh nghiệp kết nối các thiết bị hiện có với hệ thống SCADA và điện lực một cách hiệu quả. Với khả năng cấu hình đơn giản, vận hành ổn định và độ bền cao, sản phẩm là lựa chọn phù hợp cho các ứng dụng tự động hóa và năng lượng.
