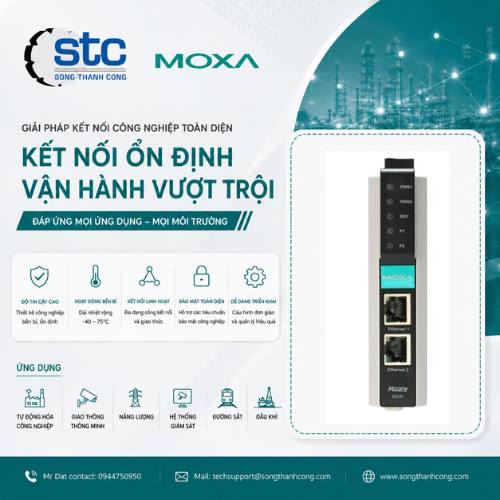

Moxa MGate 5217 Bộ Chuyển Đổi Modbus Sang BACnet/IP Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa MGate 5217 Series là bộ chuyển đổi giao thức Modbus RTU/ASCII/TCP sang BACnet/IP (Modbus-to-BACnet/IP Gateway) được thiết kế để tích hợp các thiết bị Modbus vào hệ thống quản lý tòa nhà (BMS), HVAC và tự động hóa công trình sử dụng giao thức BACnet/IP. Thiết bị hỗ trợ chuyển đổi hai chiều giữa Modbus RTU/ASCII/TCP và BACnet/IP, giúp tận dụng các thiết bị hiện có mà không cần thay thế phần cứng. (Moxa)

MGate 5217 hoạt động như BACnet/IP Server hoặc Client và đồng thời hỗ trợ Modbus RTU/ASCII/TCP Client (Master) và Server (Slave). Thiết bị có 2 cổng Ethernet 10/100Base-T(X) và 2 cổng Serial RS-232/422/485, cho phép kết nối linh hoạt với nhiều thiết bị Modbus trong cùng hệ thống. Ngoài ra, MGate 5217 hỗ trợ 600 hoặc 1.200 điểm dữ liệu (Data Points) tùy theo phiên bản, đáp ứng nhiều quy mô ứng dụng khác nhau. (Moxa)

Thiết bị tích hợp COV (Change of Value) giúp truyền dữ liệu nhanh hơn, Virtual Nodes để mỗi thiết bị Modbus xuất hiện như một thiết bị BACnet độc lập, cùng khả năng cấu hình nhanh thông qua Web Console hoặc Excel Import. MGate 5217 còn hỗ trợ Traffic Monitor, Protocol Diagnostics, Ethernet Cascading, 2 nguồn cấp (12–48 VDC hoặc 24 VAC), cách ly Serial 2 kV và hoạt động trong dải nhiệt độ -40 đến 75°C, phù hợp với các ứng dụng công nghiệp và tòa nhà thông minh. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5217-series

2. Ưu điểm nổi bật

Chuyển đổi Modbus RTU/ASCII/TCP sang BACnet/IP.
Hỗ trợ BACnet/IP Server và Client.
Hỗ trợ Modbus RTU/ASCII Client (Master) và Server (Slave).
Hỗ trợ 600 hoặc 1.200 Data Points.
Hỗ trợ COV (Change of Value).
Virtual Nodes giúp mỗi thiết bị Modbus hiển thị như một thiết bị BACnet độc lập.
Cấu hình nhanh bằng Excel Import.
2 cổng Ethernet 10/100Base-T(X).
2 cổng Serial RS-232/422/485.
Ethernet Cascading.
Traffic Monitor và Protocol Diagnostics.
2 nguồn cấp 12–48 VDC hoặc 24 VAC.
Cách ly Serial 2 kV.
Nhiệt độ hoạt động -40 đến 75°C.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	MGate 5217 Series
Thương hiệu	Moxa
Loại thiết bị	Modbus to BACnet/IP Gateway
Cổng Ethernet	2 × 10/100Base-T(X) RJ45
Cổng Serial	2 × RS-232/422/485
Giao thức Ethernet	BACnet/IP Server, BACnet/IP Client, Modbus TCP Client/Server
Giao thức Serial	Modbus RTU/ASCII Client/Server
Data Points	600 hoặc 1.200
Modbus TCP Connections	Tối đa 32
Tốc độ Serial	50 bps đến 921.6 kbps
Cách ly Ethernet	1.5 kV
Cách ly Serial	2 kV
Nguồn cấp	12–48 VDC hoặc 24 VAC
Relay Alarm	Có
Chuẩn bảo vệ	IP30
Vỏ	Kim loại
Kích thước	29 × 89.2 × 118.5 mm
Trọng lượng	380 g
Lắp đặt	DIN-Rail
Nhiệt độ hoạt động	-40 đến 75°C
MTBF	1.277.500 giờ
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
MGate 5217I-600-T	Hỗ trợ 600 Data Points
MGate 5217I-1200-T	Hỗ trợ 1.200 Data Points

(Moxa)

5. Ứng dụng

Hệ thống quản lý tòa nhà (BMS).
Hệ thống HVAC.
Điều khiển chiếu sáng.
Quản lý năng lượng.
Tòa nhà thông minh.
Nhà máy công nghiệp.
Tích hợp thiết bị Modbus vào BACnet/IP.
Hệ thống SCADA.
Giám sát và điều khiển tự động.
Hạ tầng công trình thông minh.

(Moxa)

6. Lợi ích khi sử dụng

Kết nối nhanh các thiết bị Modbus RTU/ASCII/TCP với hệ thống BACnet/IP mà không cần thay thế thiết bị hiện hữu.
Hỗ trợ Virtual Nodes và COV, giúp tối ưu hóa việc quản lý và truyền dữ liệu trong hệ thống BMS.
Cho phép cấu hình nhanh bằng Web Console hoặc nhập cấu hình từ Excel, giảm đáng kể thời gian triển khai.
Tích hợp Traffic Monitor và Protocol Diagnostics giúp dễ dàng giám sát, phân tích và xử lý sự cố truyền thông.
Thiết kế công nghiệp với 2 nguồn cấp AC/DC, cách ly Serial 2 kV và nhiệt độ hoạt động -40 đến 75°C, đảm bảo vận hành ổn định trong các môi trường khắc nghiệt. (Moxa)
