Moxa MGate 5435 Bộ Chuyển Đổi Modbus Sang EtherNet/IP Công Nghiệp Việt Nam

1. Mô tả sản phẩm

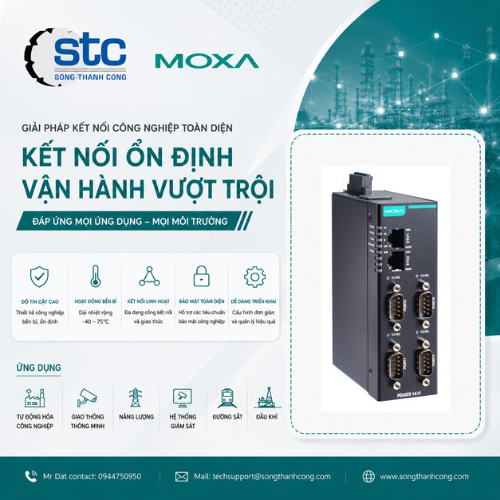

Moxa MGate 5435 là bộ chuyển đổi giao thức Modbus RTU/ASCII/TCP sang EtherNet/IP (Modbus to EtherNet/IP Gateway) được thiết kế để tích hợp các thiết bị Modbus vào hệ thống điều khiển sử dụng giao thức EtherNet/IP. Thiết bị hoạt động như EtherNet/IP Adapter và Modbus Client (Master), cho phép PLC, PAC và hệ thống SCADA hỗ trợ EtherNet/IP dễ dàng trao đổi dữ liệu với các thiết bị Modbus mà không cần thay đổi chương trình hoặc thay thế thiết bị hiện hữu. (Moxa)

MGate 5435 được trang bị 2 cổng Ethernet 10/100Base-T(X) và 4 cổng Serial RS-232/422/485, hỗ trợ Ethernet Cascading và Dual Subnet, giúp mở rộng mạng linh hoạt và giảm chi phí triển khai. Gateway hỗ trợ tối đa 31 Modbus RTU/ASCII Servers trên mỗi cổng Serial, 32 Modbus TCP Servers, 128 lệnh Modbus trên mỗi cổng Serial, cùng 8 kết nối EtherNet/IP Scanner, đáp ứng các hệ thống điều khiển quy mô lớn với tổng dung lượng dữ liệu vào/ra lên đến 3968 bytes. (Moxa)

Thiết bị tích hợp Traffic Monitor, Protocol Diagnostics, Tag View, hỗ trợ Offline Configuration bằng tệp CSV, khe microSD sao lưu cấu hình, 2 nguồn cấp dự phòng 12–48 VDC, Relay Alarm, cách ly 2 kV cho cổng Serial và bảo mật với HTTPS (TLS 1.3), SNMPv3. Với thiết kế chuẩn IP30, phiên bản nhiệt độ rộng -40 đến 75°C và thời gian bảo hành 5 năm, MGate 5435 là giải pháp lý tưởng cho nhà máy thông minh, năng lượng, xử lý nước và dầu khí. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/ethernet-ip-gateways/mgate-5135-5435-series

2. Ưu điểm nổi bật

Chuyển đổi Modbus RTU/ASCII/TCP sang EtherNet/IP.
Hoạt động như EtherNet/IP Adapter.
Hỗ trợ Modbus RTU/ASCII Client (Master) và Modbus TCP Client.
2 cổng Ethernet 10/100Base-T(X).
4 cổng Serial RS-232/422/485.
Hỗ trợ Ethernet Cascading và Dual Subnet.
Hỗ trợ 8 kết nối EtherNet/IP Scanner.
128 lệnh Modbus trên mỗi cổng Serial.
Tích hợp Traffic Monitor, Protocol Diagnostics và Tag View.
Hỗ trợ Offline Configuration bằng tệp CSV.
Khe microSD sao lưu và phục hồi cấu hình.
2 nguồn cấp dự phòng 12–48 VDC.
Relay Alarm cảnh báo sự cố.
Cách ly Serial 2 kV, cách ly Ethernet 1.5 kV.
Hỗ trợ HTTPS (TLS 1.3) và SNMPv3.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	MGate 5435
Thương hiệu	Moxa
Loại thiết bị	Modbus to EtherNet/IP Gateway
Cổng Ethernet	2 × 10/100Base-T(X) RJ45
Cổng Serial	4 × RS-232/422/485 (DB9 Male)
Giao thức Ethernet	EtherNet/IP Adapter, Modbus TCP Client
Giao thức Serial	Modbus RTU/ASCII Client
Modbus RTU/ASCII Servers	31 trên mỗi cổng Serial
Modbus TCP Servers	32
Số lệnh Modbus	128 trên mỗi cổng Serial
EtherNet/IP Scanner Connections	8
Input Data Size	3968 bytes
Output Data Size	3968 bytes
Tốc độ Serial	300 bps đến 921.6 kbps
Khe nhớ	microSD (tối đa 32 GB)
Cách ly Ethernet	1.5 kV
Cách ly Serial	2 kV
Nguồn cấp	12–48 VDC
Dòng tiêu thụ	455 mA (tối đa)
Relay Alarm	1 Relay Output
Chuẩn bảo vệ	IP30
Vỏ	Kim loại
Kích thước	42 × 90 × 130 mm
Trọng lượng	403 g
Lắp đặt	DIN-Rail
Nhiệt độ hoạt động	-10 đến 60°C (chuẩn), -40 đến 75°C (phiên bản -T)
MTBF	689.989 giờ
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
MGate 5435	4 cổng Serial, nhiệt độ tiêu chuẩn (-10 đến 60°C)
MGate 5435-T	4 cổng Serial, nhiệt độ rộng (-40 đến 75°C)

(Moxa)

5. Ứng dụng

Kết nối thiết bị Modbus với hệ thống EtherNet/IP.
PLC Rockwell Automation và Allen-Bradley.
Hệ thống SCADA và DCS.
Nhà máy sản xuất thông minh.
Điều khiển dây chuyền tự động.
Hệ thống xử lý nước và nước thải.
Nhà máy điện và năng lượng tái tạo.
Ngành dầu khí.
Điều khiển quy trình công nghiệp.
Hệ thống giám sát và thu thập dữ liệu.

(Moxa)

6. Lợi ích khi sử dụng

Kết nối đồng thời nhiều thiết bị Modbus với hệ thống EtherNet/IP, phù hợp cho các dự án quy mô lớn.
4 cổng Serial giúp giảm số lượng gateway cần đầu tư, tiết kiệm chi phí triển khai.
Ethernet Cascading và Dual Subnet giúp thiết kế mạng linh hoạt, giảm chi phí đi dây.
Các công cụ Traffic Monitor, Protocol Diagnostics và Tag View hỗ trợ kỹ sư cấu hình, giám sát và xử lý sự cố nhanh chóng.
Thiết kế công nghiệp với nguồn dự phòng, cách ly 2 kV, TLS 1.3, microSD và bảo hành 5 năm, đảm bảo hệ thống vận hành ổn định và an toàn trong môi trường công nghiệp. (Moxa)
