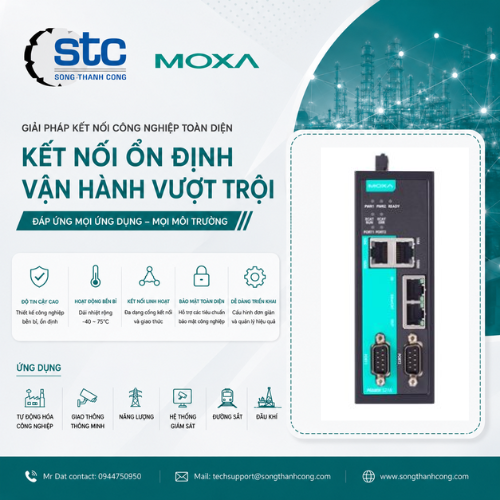

Moxa MGate 5216 Bộ Chuyển Đổi Modbus RTU/ASCII Sang EtherCAT Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa MGate 5216 Series là bộ chuyển đổi giao thức Modbus RTU/ASCII và Serial Proprietary sang EtherCAT (EtherCAT Gateway), được thiết kế để tích hợp các thiết bị nối tiếp vào hệ thống điều khiển EtherCAT trong các ứng dụng tự động hóa nhà máy, sản xuất điện tử, bán dẫn và máy móc công nghiệp. Thiết bị hoạt động như EtherCAT Slave, giúp PLC hoặc EtherCAT Master dễ dàng giao tiếp với các thiết bị Modbus hoặc giao thức Serial riêng mà không cần thay đổi phần cứng hiện có. (Moxa)

MGate 5216 hỗ trợ Modbus RTU/ASCII Client (Master) và tích hợp MicroPython, cho phép người dùng lập trình để giao tiếp với các giao thức Serial độc quyền (Proprietary Serial Protocol), mang lại khả năng tùy biến cao cho các ứng dụng đặc thù. Thiết bị được trang bị 2 cổng Ethernet 10/100Base-T(X), 2 cổng Serial RS-232/422/485, hỗ trợ Ethernet Cascading, giúp đơn giản hóa việc đấu nối và giảm chi phí triển khai hệ thống. (Moxa)

MGate 5216 tích hợp Protocol Diagnose, Traffic Monitor, cấu hình qua Web Console (HTTP/HTTPS), hỗ trợ microSD để sao lưu và phục hồi cấu hình, 2 nguồn cấp dự phòng 12–48 VDC, Relay Alarm và cách ly Serial 2 kV. Phiên bản MGate 5216-T hỗ trợ nhiệt độ hoạt động từ -40 đến 75°C, phù hợp với các môi trường công nghiệp khắc nghiệt. Thiết bị được bảo hành chính hãng 5 năm. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5216-series

2. Ưu điểm nổi bật

Bộ chuyển đổi Modbus RTU/ASCII và Proprietary Serial sang EtherCAT.
Hỗ trợ EtherCAT Slave.
Hỗ trợ Modbus RTU/ASCII Client (Master).
Hỗ trợ MicroPython để lập trình giao thức Serial riêng.
2 cổng Ethernet 10/100Base-T(X).
2 cổng Serial RS-232/422/485.
Ethernet Cascading giúp đi dây thuận tiện.
Protocol Diagnose và Traffic Monitor.
Cấu hình qua Web Console (HTTP/HTTPS).
microSD sao lưu và khôi phục cấu hình.
2 nguồn cấp dự phòng 12–48 VDC.
Cách ly Serial 2 kV.
Phiên bản nhiệt độ rộng -40 đến 75°C.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	MGate 5216 Series
Thương hiệu	Moxa
Loại thiết bị	Modbus/Serial to EtherCAT Gateway
Cổng Ethernet	2 × 10/100Base-T(X) RJ45
Cổng Serial	2 × RS-232/422/485
Giao thức EtherCAT	EtherCAT Slave
Giao thức Serial	Modbus RTU/ASCII Client (Master), Proprietary Serial
Ngôn ngữ lập trình	MicroPython
Dữ liệu Input	512 Bytes
Dữ liệu Output	512 Bytes
Cách ly Ethernet	1.5 kV
Cách ly Serial	2 kV
Khe nhớ	microSD (tối đa 32 GB)
Nguồn cấp	12–48 VDC
Dòng tiêu thụ	416 mA (tối đa)
Relay Alarm	Có
Chuẩn bảo vệ	IP30
Vỏ	Kim loại
Kích thước	45.8 × 105 × 134 mm
Trọng lượng	589 g
Lắp đặt	DIN-Rail
Nhiệt độ hoạt động	0 đến 60°C; -40 đến 75°C (MGate 5216-T)
MTBF	2.305.846 giờ
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
MGate 5216	Phiên bản tiêu chuẩn (0 đến 60°C)
MGate 5216-T	Phiên bản nhiệt độ rộng (-40 đến 75°C)

(Moxa)

5. Ứng dụng

Hệ thống EtherCAT.
PLC EtherCAT Master.
Dây chuyền sản xuất tự động.
Ngành bán dẫn.
Máy CNC.
Robot công nghiệp.
Thiết bị Modbus RTU/ASCII.
Thiết bị sử dụng giao thức Serial độc quyền.
Nhà máy điện tử.
Hệ thống điều khiển máy móc công nghiệp.

(Moxa)

6. Lợi ích khi sử dụng

Kết nối nhanh các thiết bị Modbus RTU/ASCII và Serial Proprietary vào mạng EtherCAT mà không cần thay thế thiết bị hiện có.
Hỗ trợ MicroPython, giúp phát triển và tùy chỉnh giao thức Serial theo yêu cầu của từng ứng dụng.
Các công cụ Protocol Diagnose và Traffic Monitor giúp rút ngắn thời gian cấu hình, giám sát và xử lý sự cố.
Thiết kế với 2 nguồn cấp dự phòng, cách ly Serial 2 kV và Ethernet Cascading giúp hệ thống hoạt động ổn định, giảm chi phí lắp đặt và bảo trì.
Phiên bản -T hoạt động trong dải nhiệt độ -40 đến 75°C, đáp ứng các yêu cầu khắt khe của môi trường công nghiệp. (Moxa)
