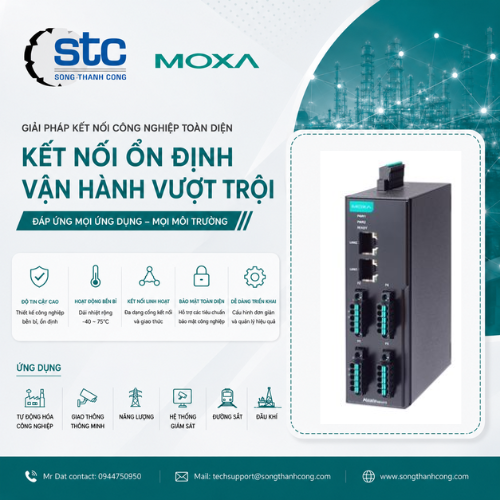

Moxa MGate MB3470-G2 Bộ Chuyển Đổi Modbus RTU/ASCII Sang Modbus TCP Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa MGate MB3470-G2 là bộ chuyển đổi Modbus RTU/ASCII sang Modbus TCP (Serial-to-Ethernet Modbus Gateway) thế hệ mới của Moxa, được thiết kế để kết nối các thiết bị Modbus nối tiếp với mạng Ethernet công nghiệp. Thiết bị giúp PLC, HMI, SCADA và các hệ thống điều khiển truy cập dữ liệu từ các thiết bị Modbus RTU/ASCII thông qua mạng TCP/IP mà không cần thay đổi hạ tầng hiện có. Dòng MB3470-G2 phù hợp với các hệ thống có số lượng thiết bị nối tiếp lớn nhờ được trang bị 4 cổng Serial. (Moxa)

MGate MB3470-G2 được trang bị 4 cổng Serial RS-232/422/485 và 2 cổng Ethernet 10/100Base-T(X), hỗ trợ Ethernet Cascading hoặc Dual Subnet để triển khai mạng linh hoạt. Thiết bị hỗ trợ Agent Mode, chủ động thu thập dữ liệu từ thiết bị Modbus và lưu vào bộ nhớ đệm (Data Cache), giúp giảm độ trễ và tăng hiệu suất truyền thông. Ngoài ra, gateway còn hỗ trợ Auto Device Routing, tương thích với các thiết bị sử dụng Modbus tiêu chuẩn, Modbus mở rộng và nhiều kiến trúc hệ thống khác nhau. (Moxa)

Được phát triển theo tiêu chuẩn IEC 62443-4-1 Secure Development Lifecycle và đáp ứng IEC 62443-4-2 Security Level 2, MGate MB3470-G2 tích hợp HTTPS, SNMPv3, SMTPS, công cụ Traffic Monitoring, Modbus Diagnostics, khe microSD sao lưu cấu hình, 2 nguồn cấp dự phòng 12–48 VDC và Relay Alarm, mang đến giải pháp truyền thông Modbus an toàn, ổn định và đáng tin cậy cho các hệ thống tự động hóa công nghiệp. Thiết bị được bảo hành chính hãng 5 năm. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-mb3170-g2-mb3270-g2-mb3470-g2-series

2. Ưu điểm nổi bật

Chuyển đổi Modbus RTU/ASCII sang Modbus TCP.
4 cổng Serial RS-232/422/485.
2 cổng Ethernet 10/100Base-T(X).
Hỗ trợ Ethernet Cascading và Dual Subnet.
Agent Mode giúp tăng hiệu suất truyền thông.
Hỗ trợ Auto Device Routing.
Tương thích Modbus chuẩn và Modbus mở rộng.
Traffic Monitoring và Modbus Diagnostics.
Quản lý qua Web Console (HTTP/HTTPS).
Hỗ trợ microSD sao lưu và phục hồi cấu hình.
2 nguồn cấp dự phòng 12–48 VDC.
Relay Alarm cảnh báo sự cố.
Đạt chuẩn IEC 62443-4-2 Security Level 2.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	MGate MB3470-G2
Thương hiệu	Moxa
Loại thiết bị	Serial-to-Ethernet Modbus Gateway
Cổng Ethernet	2 × 10/100Base-T(X) RJ45
Cổng Serial	4 × RS-232/422/485 (DB9 hoặc Terminal Block tùy phiên bản)
Giao thức Ethernet	Modbus TCP Client/Server
Giao thức Serial	Modbus RTU/ASCII Master/Slave
Số kết nối Modbus TCP	Tối đa 32 Clients
Ethernet Cascading	Có
Dual Subnet	Có
Agent Mode	Có
Auto Device Routing	Có
Traffic Monitoring	Có
Modbus Diagnostics	Có
Khe nhớ	microSD
Cách ly Ethernet	1.5 kV
Cách ly Serial	2 kV (phiên bản -I)
Nguồn cấp	12–48 VDC (2 ngõ vào dự phòng)
Relay Alarm	Có
Chuẩn bảo vệ	IP30
Vỏ	Kim loại
Kích thước	42 × 89 × 129 mm
Trọng lượng	444 g
Lắp đặt	DIN-Rail
Nhiệt độ hoạt động	-10 đến 60°C (chuẩn); -40 đến 75°C (phiên bản -T)
Tiêu chuẩn bảo mật	IEC 62443-4-2 Security Level 2
MTBF	2.363.042 giờ
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
MGate MB3470-G2	4 cổng DB9, nhiệt độ tiêu chuẩn
MGate MB3470-G2-T	4 cổng DB9, nhiệt độ rộng -40 đến 75°C
MGate MB3470-TB-G2	4 cổng Terminal Block
MGate MB3470-TB-G2-T	Terminal Block, nhiệt độ rộng
MGate MB3470I-G2	Cách ly Serial 2 kV
MGate MB3470I-G2-T	Cách ly 2 kV, nhiệt độ rộng
MGate MB3470I-TB-G2	Terminal Block, cách ly 2 kV
MGate MB3470I-TB-G2-T	Terminal Block, cách ly 2 kV, nhiệt độ rộng

(Moxa)

5. Ứng dụng

Kết nối thiết bị Modbus RTU/ASCII với mạng Ethernet.
Hệ thống SCADA và HMI.
PLC công nghiệp.
Dây chuyền sản xuất tự động.
Nhà máy thông minh.
Hệ thống quản lý năng lượng.
Hệ thống xử lý nước và nước thải.
Dầu khí.
Trạm giám sát từ xa.
Hệ thống điều khiển công nghiệp.

(Moxa)

6. Lợi ích khi sử dụng

Kết nối đồng thời nhiều thiết bị Modbus RTU/ASCII vào mạng Modbus TCP/Ethernet, phù hợp với các hệ thống quy mô lớn.
Agent Mode chủ động thu thập và lưu dữ liệu, giúp giảm tải truyền thông và cải thiện tốc độ phản hồi.
Auto Device Routing hỗ trợ triển khai linh hoạt trong nhiều kiến trúc mạng khác nhau.
Công cụ Traffic Monitoring và Modbus Diagnostics giúp kỹ sư nhanh chóng phát hiện và xử lý lỗi truyền thông.
Thiết kế công nghiệp với nguồn dự phòng kép, Relay Alarm, tùy chọn cách ly Serial 2 kV và bảo mật IEC 62443-4-2 SL2, đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt. (Moxa)
