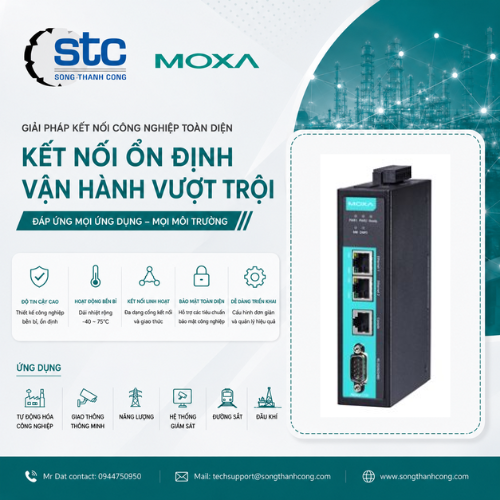

Moxa MGate 5109 Bộ Chuyển Đổi Modbus RTU/ASCII/TCP Sang DNP3 Công Nghiệp Việt Nam

1. Mô tả sản phẩm

Moxa MGate 5109 là bộ chuyển đổi giao thức công nghiệp (Protocol Gateway) được thiết kế để kết nối giữa Modbus RTU/ASCII/TCP và DNP3 Serial/TCP/UDP, giúp tích hợp các thiết bị Modbus vào hệ thống điện, SCADA và tự động hóa sử dụng giao thức DNP3. Thiết bị phù hợp cho các ứng dụng trong ngành điện lực, năng lượng tái tạo, dầu khí, xử lý nước và các hệ thống hạ tầng quan trọng. (Moxa)

MGate 5109 hỗ trợ Modbus RTU/ASCII Master & Slave, Modbus TCP Client & Server, DNP3 Master và DNP3 Outstation trên cả kết nối Serial, TCP và UDP. Thiết bị được trang bị 2 cổng Ethernet 10/100Base-T(X), 1 cổng Serial RS-232/422/485, hỗ trợ Ethernet Cascading, giúp triển khai linh hoạt và giảm chi phí đi dây trong hệ thống công nghiệp. (Moxa)

Ngoài khả năng chuyển đổi giao thức, MGate 5109 còn tích hợp Traffic Monitor, Protocol Diagnostics, khe microSD để sao lưu cấu hình và lưu nhật ký sự kiện, hỗ trợ HTTPS, SSH, SNMP v1/v2c/v3, Dual DC Power Input, Relay Output và thiết kế vỏ kim loại chuẩn IP30. Với phiên bản nhiệt độ rộng -40 đến 75°C và bảo hành chính hãng Moxa 5 năm, MGate 5109 là giải pháp đáng tin cậy cho các hệ thống truyền thông công nghiệp yêu cầu tính ổn định cao. (Moxa)

Datasheet chính hãng:

https://www.moxa.com/en/products/industrial-edge-connectivity/protocol-gateways/modbus-tcp-gateways/mgate-5109-series

2. Ưu điểm nổi bật

Chuyển đổi Modbus RTU/ASCII/TCP sang DNP3 Serial/TCP/UDP.
Hỗ trợ DNP3 Master và DNP3 Outstation.
Hỗ trợ Modbus RTU/ASCII Master & Slave.
Hỗ trợ Modbus TCP Client & Server.
2 cổng Ethernet 10/100Base-T(X).
1 cổng Serial RS-232/422/485 cách ly 2 kV.
Ethernet Cascading giúp mở rộng mạng dễ dàng.
Traffic Monitor và Protocol Diagnostics.
Khe microSD sao lưu và phục hồi cấu hình.
Hỗ trợ HTTPS, SSH và SNMP v1/v2c/v3.
Dual Power Input và Relay Output.
Bảo hành chính hãng Moxa 5 năm. (Moxa)

3. Thông số kỹ thuật

Thông số	Giá trị
Model	MGate 5109
Thương hiệu	Moxa
Loại thiết bị	Modbus to DNP3 Protocol Gateway
Cổng Ethernet	2 × 10/100Base-T(X) RJ45
Cổng Serial	1 × RS-232/422/485
Giao thức Modbus	RTU/ASCII Master & Slave, TCP Client & Server
Giao thức DNP3	Serial, TCP, UDP Master & Outstation
Khe nhớ	microSD (tối đa 32 GB)
Bảo mật	HTTPS, SSH, SNMP v1/v2c/v3
Nguồn cấp	12 đến 48 VDC
Relay Output	1 Relay
Chuẩn bảo vệ	IP30
Vỏ	Kim loại
Lắp đặt	Thanh DIN-Rail
Nhiệt độ hoạt động	0 đến 60°C
Phiên bản nhiệt độ rộng	-40 đến 75°C (-T)
Bảo hành	5 năm

(Moxa)

4. Model phổ biến

Model	Đặc điểm
MGate 5109	Phiên bản tiêu chuẩn (0 đến 60°C)
MGate 5109-T	Phiên bản nhiệt độ rộng (-40 đến 75°C)

(Moxa)

5. Ứng dụng

Kết nối thiết bị Modbus với hệ thống DNP3.
Hệ thống SCADA trong ngành điện.
Trạm biến áp và lưới điện thông minh.
Nhà máy điện và năng lượng tái tạo.
Hệ thống xử lý nước và nước thải.
Dầu khí và hóa chất.
Thu thập dữ liệu từ thiết bị Modbus về trung tâm điều khiển DNP3.
Tự động hóa hạ tầng công nghiệp. (Moxa)

6. Lợi ích khi sử dụng

Kết nối dễ dàng giữa thiết bị Modbus và hệ thống DNP3 mà không cần thay thế thiết bị hiện có.
Giảm thời gian cấu hình nhờ giao diện Web và công cụ chẩn đoán tích hợp.
Đảm bảo truyền thông ổn định với cổng Serial cách ly 2 kV và nguồn cấp dự phòng.
Hỗ trợ sao lưu, khôi phục cấu hình nhanh bằng thẻ microSD.
Phù hợp cho các dự án nâng cấp hệ thống điện, SCADA và tự động hóa công nghiệp. (Moxa)

Moxa MGate 5109 là giải pháp chuyển đổi giao thức giữa Modbus và DNP3 đáng tin cậy cho các hệ thống điện và tự động hóa công nghiệp. Với khả năng cấu hình đơn giản, hoạt động ổn định và thiết kế công nghiệp bền bỉ, thiết bị giúp nâng cao hiệu quả truyền thông và giảm chi phí triển khai hệ thống. (Moxa)
